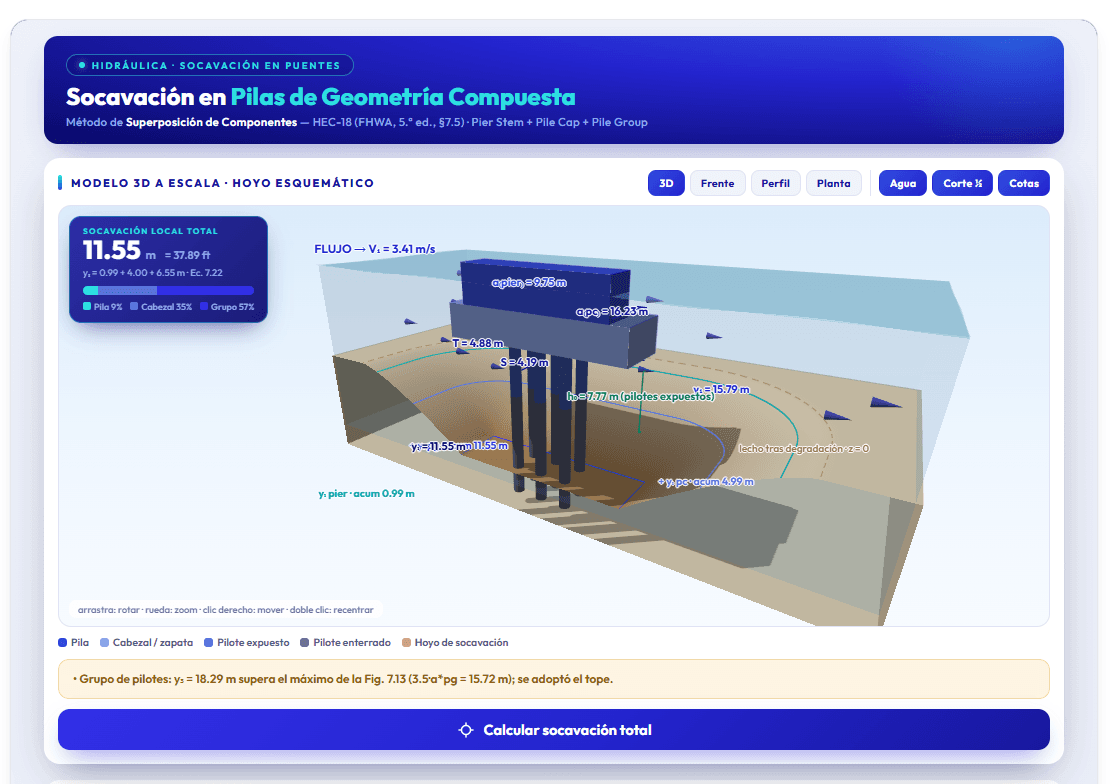

¿Cómo usara la calculadora de Socavación en Pilas de Geometría Compuesta?
17 de julio de 2026
Imagina una pila de puente en medio de un río durante una avenida. El agua no solo pasa a su alrededor: impacta contra la estructura, desciende hacia el lecho, genera remolinos y comienza a retirar el material que rodea la cimentación. A ese descenso localizado del fondo lo conocemos como socavación local, uno de los principales mecanismos de daño que deben evaluarse en puentes que cruzan cauces.
La calculadora que presentamos busca responder una pregunta concreta: ¿cuál es la profundidad de socavación local estimada alrededor de una cimentación compuesta? La respuesta no determina por sí sola la seguridad del puente, pero aporta una información fundamental para evaluar la exposición de la cimentación y continuar con el análisis geotécnico y estructural.
En esta guía no empezaremos arrojando fórmulas. Primero entenderemos el fenómeno, después veremos qué plantea el HEC-18 y finalmente recorreremos la calculadora campo por campo. La intención es que pueda seguirla una persona que recién se acerca al tema, sin perder el rigor que necesita quien ya trabaja con estudios de socavación.
Objetivo de la guía: aprender a utilizar la herramienta sin convertirla en una caja negra, comprendiendo qué hace, qué no hace y cómo comprobar sus resultados.
Primero: ¿por qué una pila "compuesta" es más difícil?
Una pila simple es fácil de imaginar: una columna metida en el fondo del río. Pero los puentes medianos y grandes casi nunca son así. Debajo del agua hay tres piezas apiladas:
La pila: la columna que se ve, la que sostiene el tablero.
El cabezal (o zapata): un bloque ancho y chato de concreto que va debajo de la pila y reparte su peso.
El grupo de pilotes: varias columnas delgadas clavadas bien profundo en el suelo, debajo del cabezal.
Cada una de esas piezas estorba al agua de forma distinta. Una pila delgada no genera los mismos remolinos que un cabezal ancho, y un cabezal no cava igual que un manojo de pilotes separados. Por eso no se puede tratar todo como un solo bloque: hay que estudiar pieza por pieza.
La idea clave: separar, calcular y combinar
El HEC-18 utiliza la ecuación base de socavación en pilas como punto de partida, pero una cimentación compuesta no puede tratarse simplemente como una pila sólida de gran tamaño. El cuerpo de la pila, el cabezal y el grupo de pilotes tienen geometrías, posiciones y niveles de exposición diferentes.
El método de Superposición de Componentes propone analizar únicamente los elementos alcanzados por el flujo, calcular su contribución y combinar los resultados.
Socavación total = aporte del cuerpo de pila + aporte del cabezal + aporte del grupo de pilotes
Para el caso en el que participan los tres elementos:
ys = ys,pier + ys,pc + ys,pg
La misma ecuación base se reutiliza, pero cada componente requiere factores, relaciones geométricas y anchos equivalentes particulares. Por ejemplo, el cabezal y el grupo de pilotes deben traducirse a una geometría equivalente que pueda emplearse dentro del procedimiento.
Además, los componentes no se calculan de forma aislada. La contribución de la pila modifica las condiciones hidráulicas utilizadas para el cabezal, y la contribución del cabezal modifica las condiciones utilizadas para el grupo de pilotes:
y₂ = y₁ + ys,pier/2
V₂ = V₁·(y₁/y₂)
y₃ = y₁ + ys,pier/2 + ys,pc/2
V₃ = V₁·(y₁/y₃)
En palabras simples: la calculadora avanza desde la parte superior hacia la parte inferior de la cimentación. Cada resultado actualiza la profundidad y la velocidad con las que se evalúa el elemento siguiente.
La idea que debes recordar: no se trata solo de sumar tres números; se trata de determinar qué piezas intervienen y calcularlas en el orden correcto.
¿Dónde se encuentra esta metodología?
La fuente principal es el documento HEC-18: Evaluating Scour at Bridges, Fifth Edition, publicado por la Federal Highway Administration en abril de 2012 con el número FHWA-HIF-12-003.
El procedimiento se desarrolla principalmente en el Capítulo 7:
Sección 7.5: Scour for Complex Pier Foundations.
Sección 7.5.2: Superposition of Scour Components Method of Analysis.
Sección 7.5.3: contribución del cuerpo de la pila.
Sección 7.5.4: contribución del cabezal o zapata.
Sección 7.5.5: contribución del grupo de pilotes.
Sección 7.5.6: socavación total.
Secciones 7.10.3 y 7.10.4: ejemplos de aplicación.
La calculadora no reemplaza estas secciones. Su propósito es organizar sus ecuaciones, gráficos y criterios dentro de una interfaz que permita ver la geometría y seguir la secuencia de cálculo.
Para un estudio completo también puede ser necesario revisar el HEC-20, relacionado con estabilidad del cauce, y el HEC-23, relacionado con medidas de protección y contramedidas.

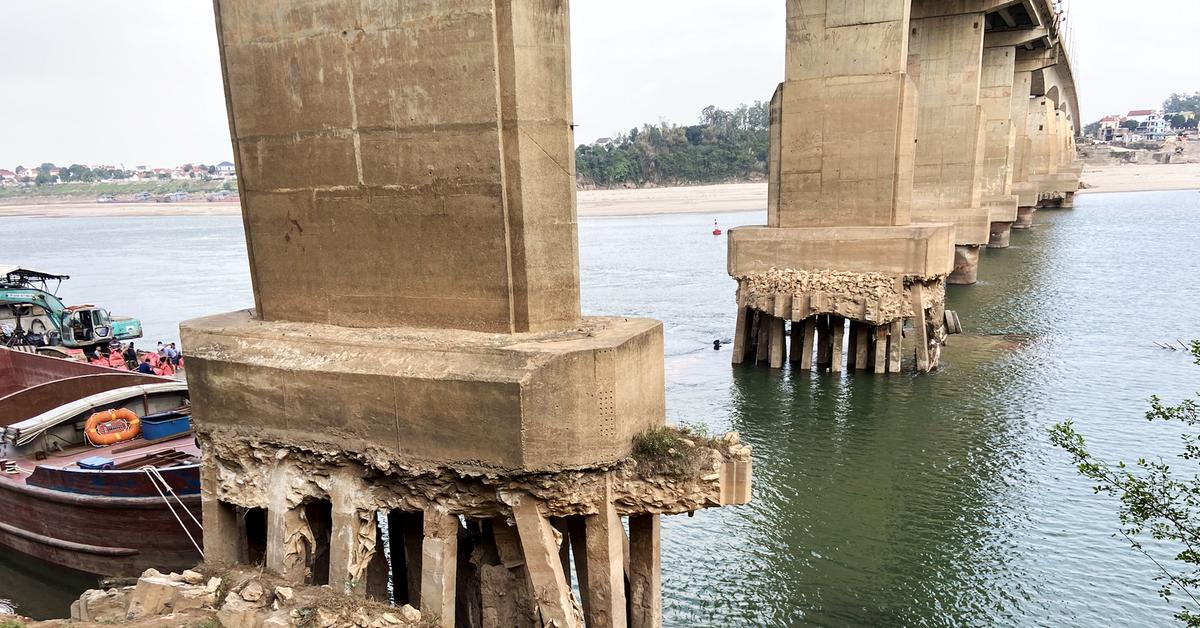

El detalle que confunde a todos: ¿por qué los pilotes salen "al aire"?
Cuando uses la calculadora notarás que parte de los pilotes puede aparecer por encima del lecho. Esto no significa que hayan sido construidos de esa forma. Representa una condición en la que el terreno que los rodeaba ha descendido o ha sido retirado.
El lecho puede bajar por degradación general, socavación por contracción o socavación local. Como consecuencia, una porción del pilote que originalmente estaba confinada por el suelo puede quedar expuesta al flujo.
Una comparación útil es la de un poste enterrado. El terreno que lo rodea le proporciona apoyo lateral. Si se retira parte de ese terreno, aumenta la longitud libre del poste y cambia su forma de responder a las cargas.
En una cimentación real, una mayor longitud expuesta puede reducir el confinamiento lateral y modificar la respuesta geotécnica y estructural. Sin embargo, la exposición no significa automáticamente que el puente vaya a fallar: su importancia depende de la longitud de empotramiento, el suelo, la rigidez de los pilotes y las cargas actuantes.
Alcance de la calculadora: estima la profundidad de socavación local. No calcula la capacidad estructural ni la respuesta lateral del pilote expuesto.
Los dos casos: todo depende de dónde quedó el cabezal
Antes de calcular, la herramienta solicita elegir entre Caso 1 y Caso 2. La diferencia depende de la posición del fondo del cabezal o zapata respecto al lecho.
Caso 1: fondo del cabezal sobre el lecho
El agua puede circular por debajo del cabezal. Dependiendo de la profundidad del flujo, pueden presentarse tres subcasos:
Solo el grupo de pilotes está expuesto.
El cabezal y el grupo de pilotes están expuestos.
El cuerpo de pila, el cabezal y el grupo de pilotes están expuestos.
Por eso no es correcto afirmar que el Caso 1 siempre suma los tres componentes. La calculadora compara y₁, h₀ y T para comprobar qué elementos son alcanzados por el flujo.
Caso 2: fondo del cabezal o zapata en o bajo el lecho
La zapata expuesta se analiza como una pila corta. Bajo los supuestos del método, se considera suficientemente profunda para que la contribución del grupo de pilotes no se sume de manera independiente.
Caso 2: ys = ys,pier + ys,pc
La herramienta verifica que el caso seleccionado sea compatible con las alturas introducidas. Cuando detecta una combinación físicamente incoherente, bloquea el cálculo y señala el caso o subcaso aplicable.
¿Qué calcula la herramienta y qué queda fuera de su alcance?
La calculadora permite estimar:
La contribución del cuerpo de la pila.
La contribución del cabezal o zapata.
La contribución del grupo de pilotes.
La profundidad local total por superposición.
Profundidades y velocidades ajustadas.
Anchos equivalentes, factores y relaciones intermedias.
Advertencias asociadas con la geometría y los límites del método.
La calculadora no determina por sí sola:
Degradación general del cauce.
Socavación por contracción.
Socavación en estribos.
Migración lateral.
Efectos de residuos o acumulación de material flotante.
Evolución temporal del hoyo.
Transporte de sedimentos o morfodinámica.
Respuesta geotécnica o estructural de la cimentación.
La profundidad obtenida corresponde a la socavación local estimada mediante la metodología implementada. No debe confundirse automáticamente con la socavación total de diseño del puente.
Usar la calculadora es describirle tu puente
Ahora que el problema tiene sentido, cada campo puede interpretarse como una descripción de la hidráulica y de la geometría del puente.

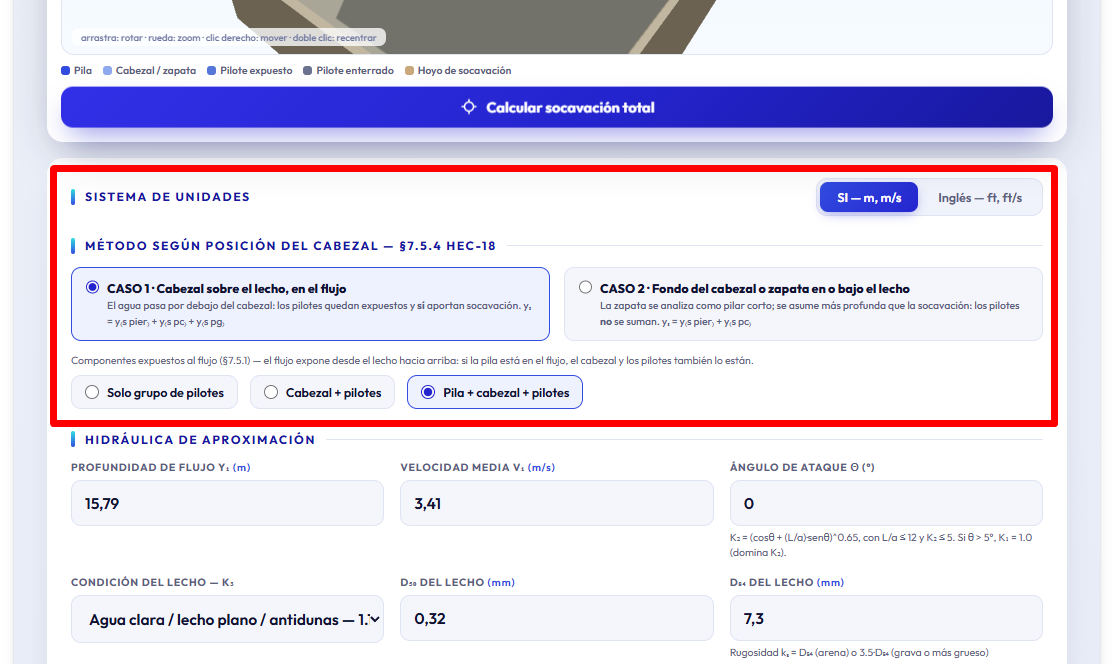

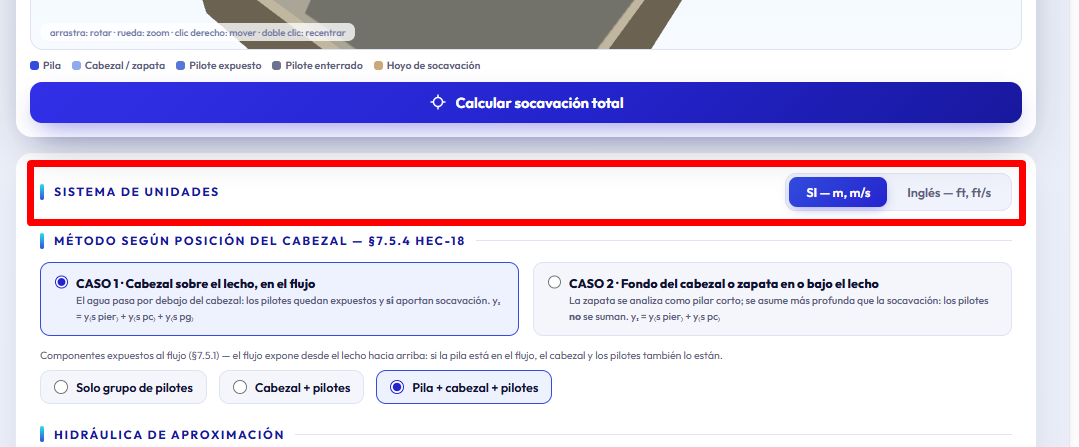

1. Sistema de unidades
La herramienta permite trabajar en Sistema Internacional —metros y metros por segundo— o en sistema inglés —pies y pies por segundo—. Al cambiar de sistema, convierte los valores ya ingresados. Los diámetros D₅₀ y D₈₄ se introducen en milímetros.
2. Selección del caso y de los componentes expuestos
Selecciona el Caso 1 o el Caso 2 según la posición del fondo del cabezal. En el Caso 1 también debes indicar qué elementos están realmente dentro de la columna de agua.
La calculadora revisa la coherencia entre la selección, la profundidad y₁, la altura h₀ y el espesor T. Esta validación evita calcular componentes que físicamente no están expuestos.

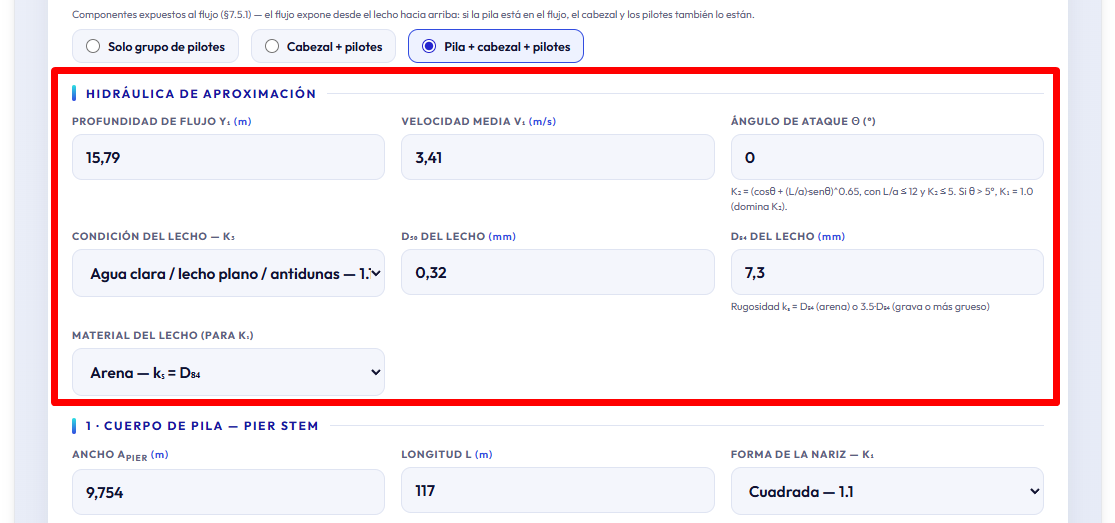

3. Hidráulica de aproximación
Profundidad y₁: profundidad hidráulica utilizada al inicio del procedimiento.
Velocidad V₁: velocidad media correspondiente a la condición de diseño.
Ángulo θ: ángulo entre el flujo y el eje longitudinal de la pila.
K₃: factor asociado con la configuración del lecho.
D₅₀: diámetro para el cual el 50 % del material es más fino.
D₈₄: diámetro para el cual el 84 % del material es más fino.
Material: permite definir la rugosidad usada en el Caso 2.
Estos datos deberían provenir de un estudio hidráulico y de información granulométrica representativa. La calculadora no puede corregir un dato de entrada que no represente las condiciones del proyecto.
Para el ángulo de ataque, la herramienta limita L/a a 12, limita K₂ a 5 y adopta K₁ = 1 cuando θ supera 5°, de acuerdo con las reglas incorporadas del HEC-18.

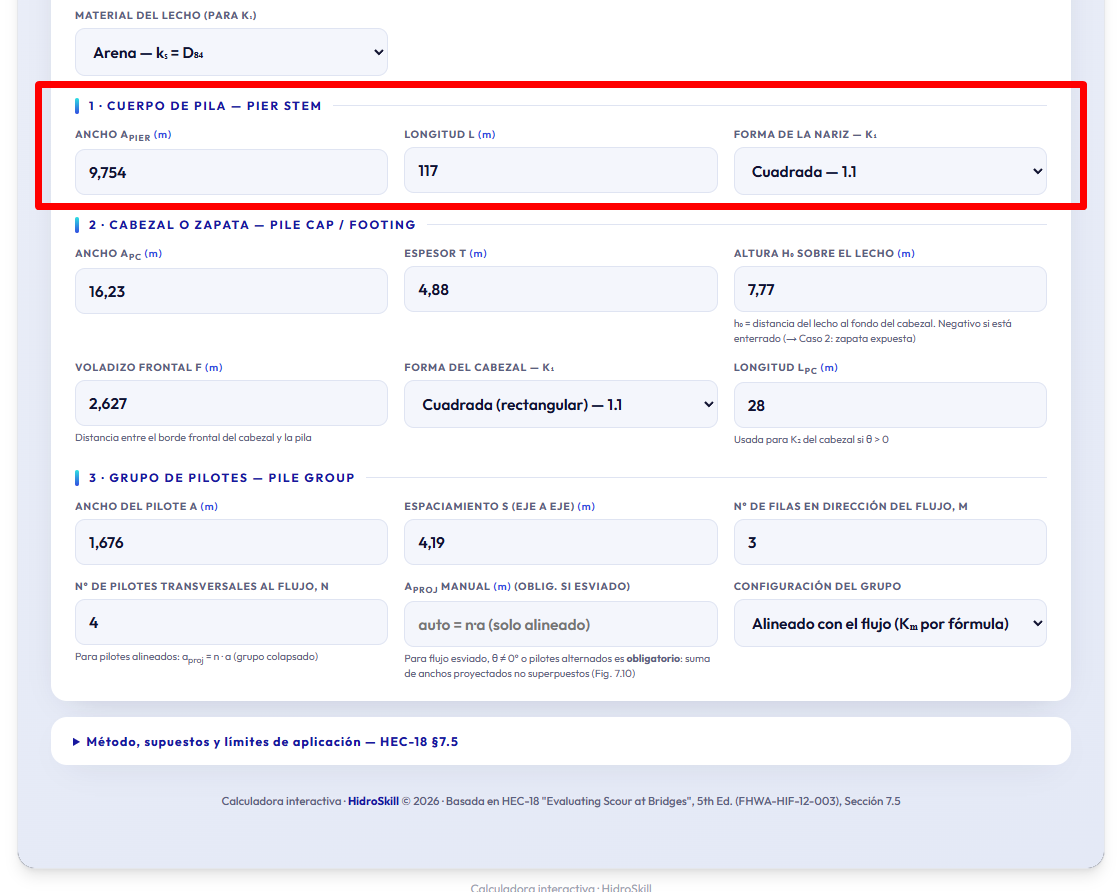

4. Cuerpo de la pila
apier: ancho perpendicular al flujo.
L: longitud utilizada para evaluar el ángulo.
K₁: factor de forma de la nariz.
La herramienta calcula una pila de profundidad completa y aplica el factor de altura Kh,pier, que representa la influencia de la ubicación del cabezal.

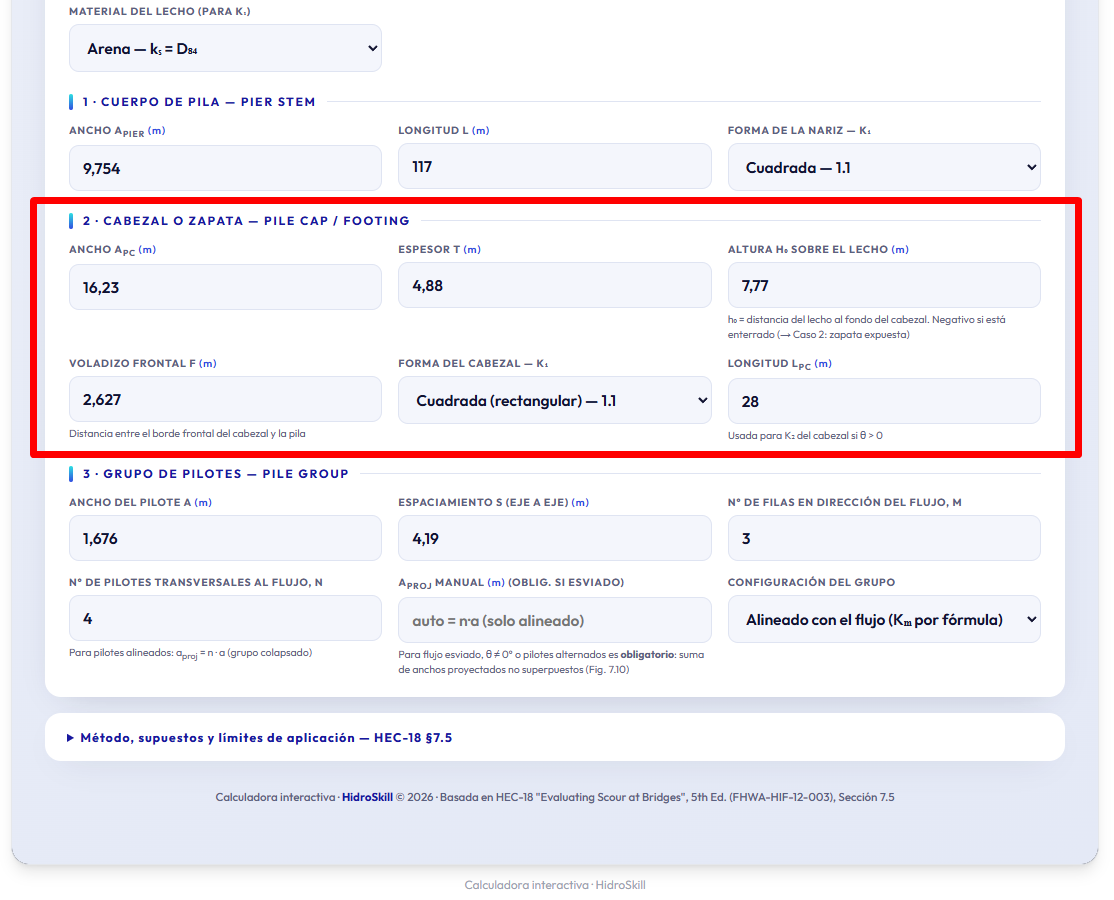

5. Cabezal o zapata
apc: ancho frontal.
T: espesor vertical.
h₀: distancia desde el lecho hasta el fondo del cabezal.
f: voladizo frontal.
K₁: factor de forma.
Lpc: longitud utilizada para el ángulo de ataque.
La convención de h₀ es sencilla: positivo cuando el fondo está sobre el lecho, cero cuando coincide con él y negativo cuando se encuentra por debajo.
En el Caso 1 se determina un ancho equivalente. En el Caso 2 se evalúa la zapata como una pila corta y se calcula una velocidad ajustada sobre el elemento expuesto.

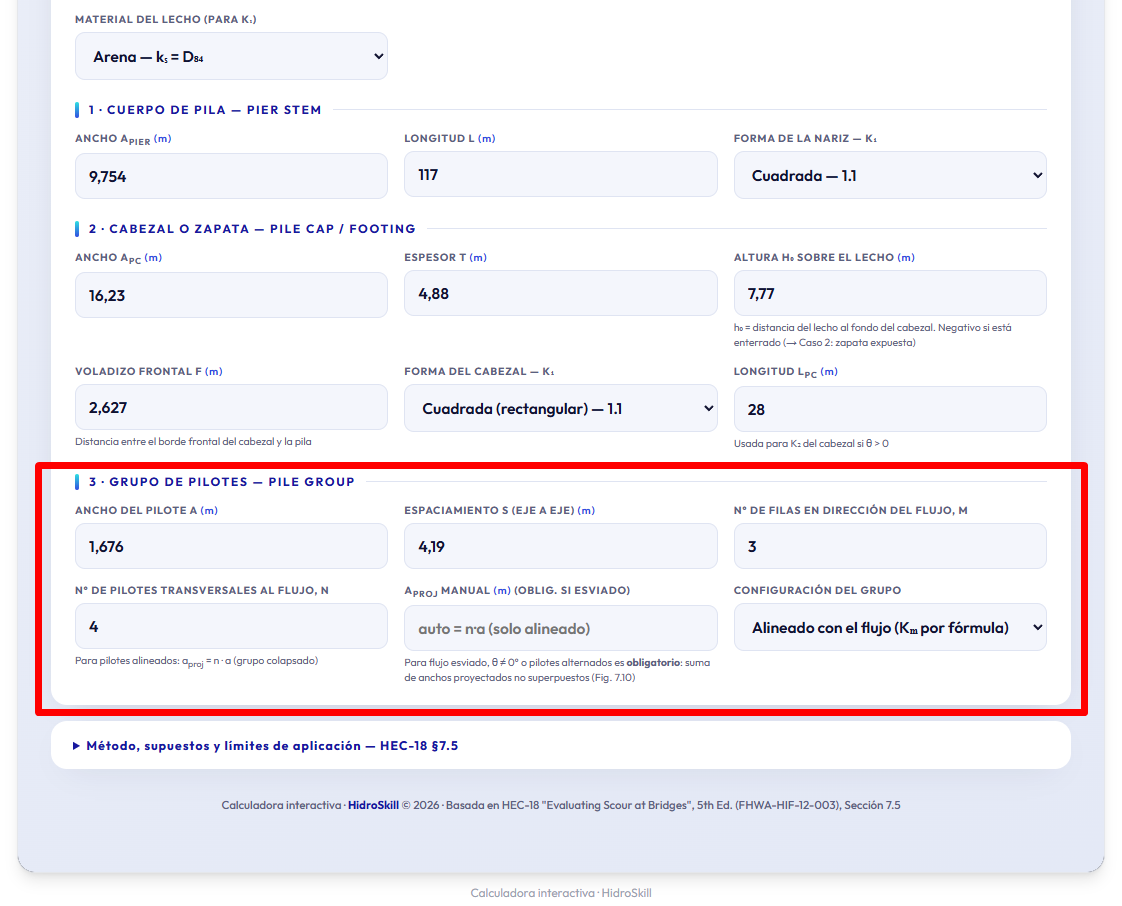

6. Grupo de pilotes
a: ancho individual de un pilote.
S: espaciamiento de eje a eje.
m: número de filas en la dirección del flujo.
n: número de pilotes en la dirección transversal.
Configuración: alineada, esviada o alternada.
aproj: ancho proyectado no superpuesto sobre un plano normal al flujo.
En un grupo alineado, la calculadora puede adoptar aproj = n·a. En un grupo esviado, alternado o con ángulo de ataque, este atajo no es válido y el ancho proyectado debe ingresarse manualmente.
La herramienta utiliza factores de espaciamiento, número de filas y altura expuesta para obtener el ancho equivalente del grupo.

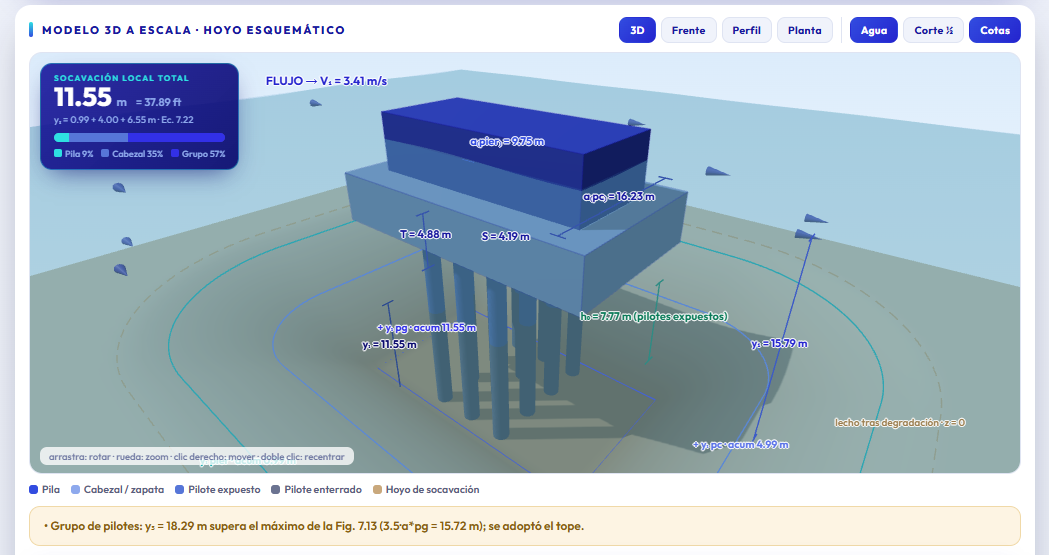

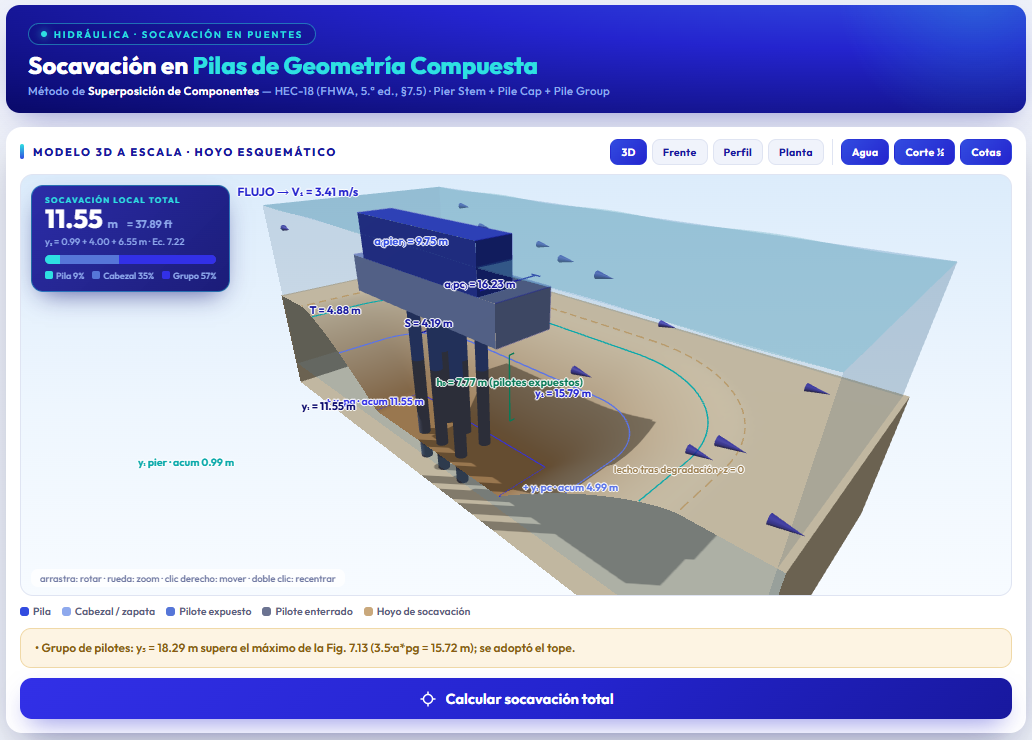

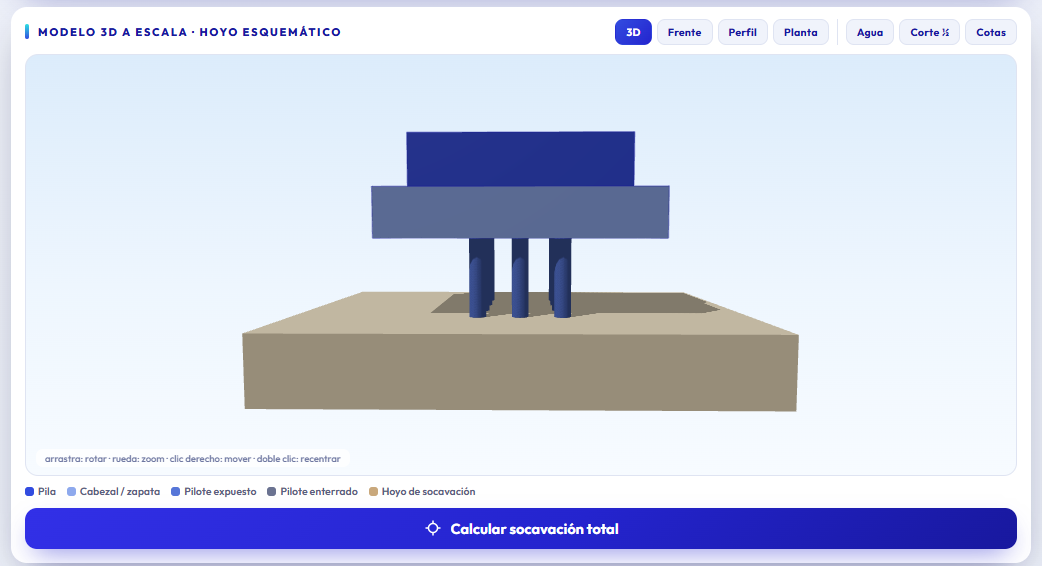

El visor 3D no es adorno: es tu control de calidad
A medida que introduces los datos, el visor actualiza las dimensiones de la estructura de manera proporcional. Esto permite verificar rápidamente si la geometría representada se parece a la cimentación que deseas analizar.
Gira el modelo, acércalo y cambia entre las vistas frontal, de perfil y en planta. Si la imagen no se parece a tu puente, revisa los datos antes de confiar en el resultado.

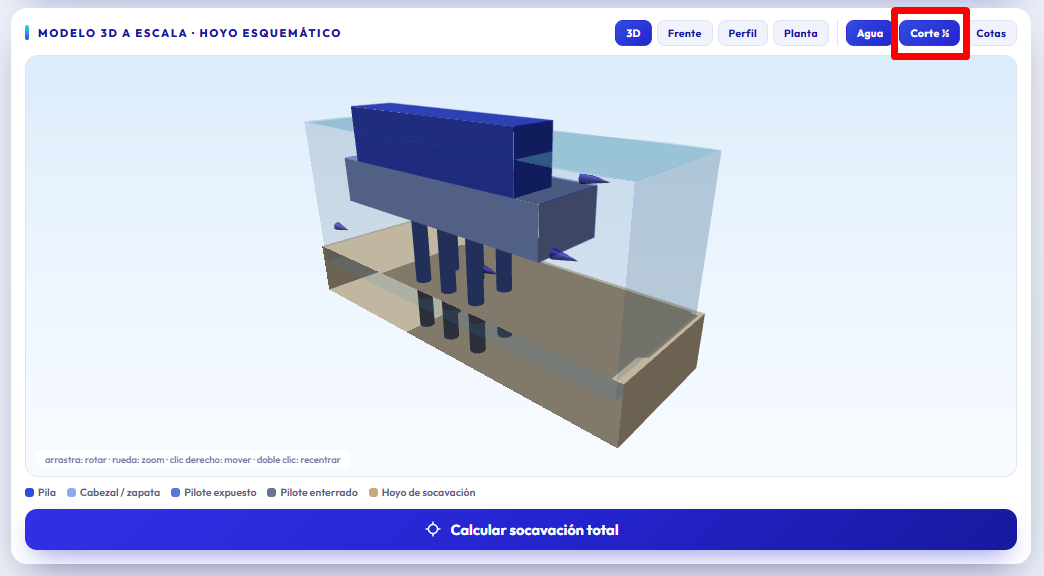

El corte permite distinguir los pilotes expuestos y enterrados, y comprender la relación entre el lecho, el cabezal y la profundidad calculada.
El visor es didáctico: la estructura utiliza dimensiones proporcionales, pero la forma del hoyo de socavación es esquemática. No es una simulación morfodinámica.
Leer los resultados (no te quedes solo con el total)
La herramienta presenta una tarjeta para cada componente, además del resultado total. No conviene mirar únicamente la cifra final. Revisa:
Qué componente aporta más.
Qué factores fueron utilizados.
Qué ancho equivalente fue obtenido.
Qué profundidad y velocidad ajustadas se emplearon.
Qué advertencias aparecen.
Dependiendo de la geometría y de la exposición, puede dominar la pila, el cabezal o el grupo de pilotes. No debe asumirse de antemano que un componente siempre será el más importante.
La tarjeta de verificación muestra el número de Froude y criterios de referencia. La regla práctica de 2.4a o 3.0a corresponde a pilas sólidas de nariz redondeada alineadas con el flujo; no es un límite aplicable por separado a cada componente equivalente.

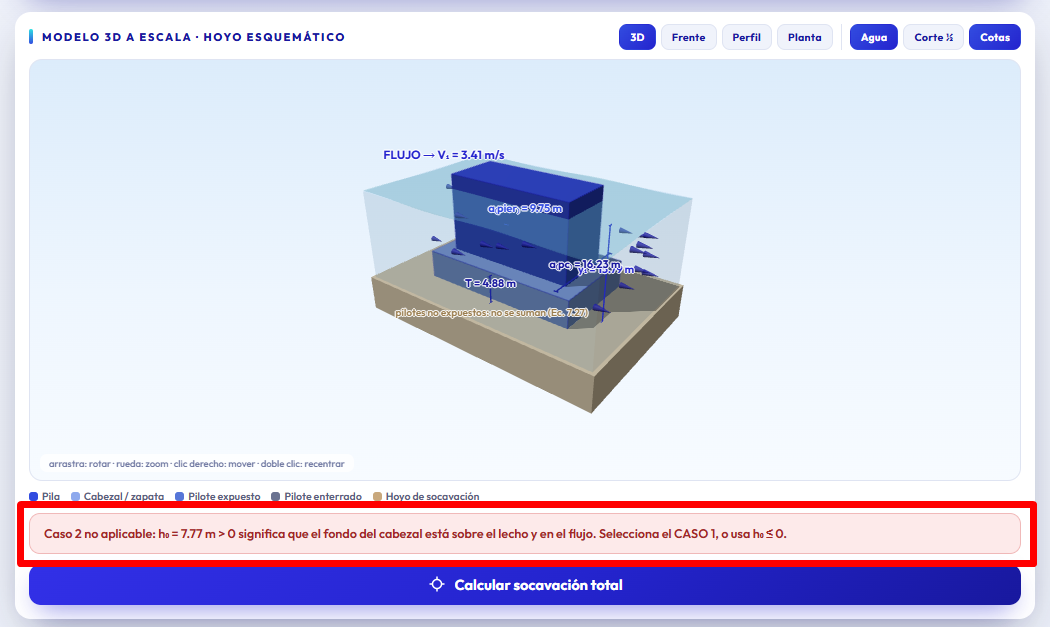

Errores y advertencias
Error: impide calcular porque falta un dato indispensable o existe una incompatibilidad física.
Advertencia: permite obtener un resultado, pero informa que se alcanzó un límite o que la configuración debe revisarse.

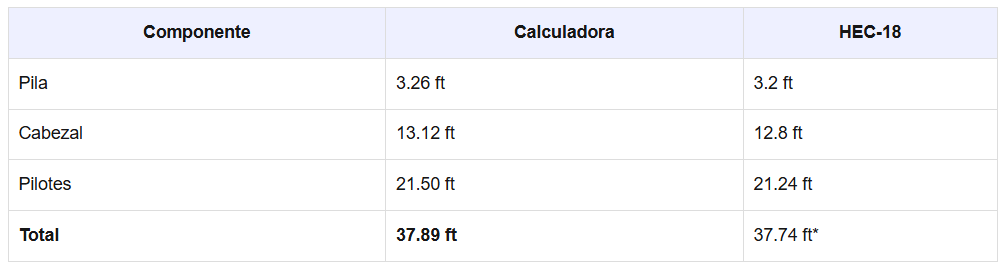

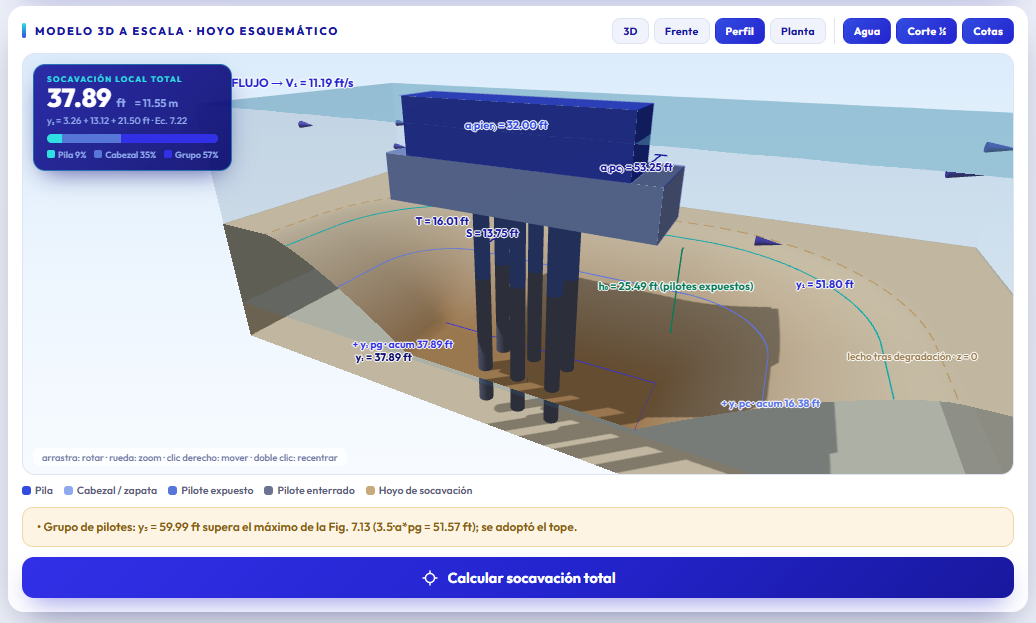

Comprobémoslo juntos: el puente Woodrow Wilson
La mejor forma de verificar una herramienta de ingeniería es compararla con un ejemplo resuelto en la fuente original. Por eso la calculadora está precargada con los datos del Ejemplo 4 del HEC-18, correspondiente al puente Woodrow Wilson sobre el río Potomac.
* El ejemplo presenta una inconsistencia editorial: en la suma final usa 3.7 ft para la pila, aunque previamente obtiene aproximadamente 3.2 ft. Las diferencias restantes se explican por el redondeo y la lectura gráfica de algunos factores.
Cómo poner la calculadora a prueba
Conversión de unidades: calcula en SI, cambia a inglés y verifica que ambas cifras representen la misma profundidad física.
Sensibilidad a la velocidad: aumenta V₁ manteniendo los demás datos y observa la respuesta.
Caso 2: usa h₀ ≤ 0 y comprueba que el grupo de pilotes no se sume por separado.
Subcaso incompatible: selecciona los tres componentes con una profundidad que no alcance la pila y verifica que la herramienta bloquee el cálculo.
Grupo esviado: selecciona una configuración esviada sin ingresar aproj y comprueba que la calculadora solicite el dato.
Límites de las figuras: introduce valores extremos y revisa las advertencias.
Estas pruebas no solo revisan el resultado. También comprueban que la herramienta respete la lógica física y las condiciones de aplicación.
Ventajas de la calculadora
Organiza un procedimiento distribuido entre ecuaciones, tablas y figuras.
Facilita la comprensión espacial mediante el visor 3D.
Presenta los resultados por componente.
Muestra variables y factores intermedios.
Incorpora validaciones y advertencias.
Permite comparar escenarios.
Trabaja en SI y en unidades inglesas.
Limitaciones que debes reconocer
Depende de la calidad de los datos de entrada.
Automatiza un método empírico y no elimina su incertidumbre.
El hoyo mostrado es esquemático.
No reemplaza el análisis integral de socavación.
No evalúa la respuesta estructural de la cimentación.
El ancho proyectado de grupos esviados requiere criterio técnico.
Las geometrías inusuales o puentes de alta importancia pueden requerir modelación física.
Buenas prácticas antes de aceptar el resultado
Confirma que y₁ y V₁ correspondan al caudal de diseño.
Utiliza granulometría representativa.
Verifica la orientación del flujo.
Evalúa degradación y contracción antes de definir la posición futura del cabezal.
Comprueba qué componentes estarán expuestos.
Revisa todas las advertencias.
Documenta las hipótesis.
Contrasta el resultado con el HEC-18 y con el criterio profesional.
En resumen
La socavación en pilas de geometría compuesta no puede reducirse a introducir números y presionar un botón. El valor técnico del método está en reconocer qué elementos están expuestos, calcularlos en el orden correcto y comprender los límites de cada relación.
La calculadora 3D de HidroSkill fue creada para acercar esa metodología a la comunidad. Su propósito no es reemplazar el HEC-18, sino convertir su contenido en una experiencia visual, verificable y más fácil de aprender.
La herramienta tendrá valor en la medida en que el usuario comprenda de dónde proviene cada dato, por qué selecciona un caso y cómo interpreta el resultado. La meta es que no sea solamente un simulador atractivo, sino un recurso que realmente se utilice en clases, proyectos y procesos de aprendizaje.
Utiliza gratuitamente la calculadora en el Laboratorio de HidroSkill
