Socavación en puentes: cómo calcularla paso a paso y verla en 3D

Si llegaste hasta aquí es porque abriste la calculadora (enlace a la calculadora) y te encontraste con varios botones, cuatro pasos y un modelo 3D girando. Puede intimidar al inicio. Esta guía existe para que en pocos minutos entiendas qué hace cada cosa y, sobre todo, qué significa cada número que te devuelve.

La escribimos pensando en dos personas: el estudiante que está aprendiendo el tema por primera vez, y el ingeniero que ya conoce las fórmulas pero quiere verificar un cálculo rápido sin abrir su hoja de Excel.

Puedes leerla completa o saltar directo a la sección que necesites. Al final encontrarás un caso resuelto con todos los datos para que compruebes tú mismo que la herramienta funciona bien.

Lo que encontrarás en esta guía

1. La herramienta en 2 minutos

2. Las tres socavaciones: la base que hay que entender

3. Los cuatro modos de trabajo

4. El visor 3D: cómo leerlo

5. Guía campo por campo

6. Cómo interpretar los resultados

7. La pregunta de los pilares: uno, varios o ninguno

8. Caso resuelto para verificar

9. Los cinco errores más comunes

10. Preguntas frecuentes

11. Qué no incluye esta herramienta

12. Glosario de símbolos

1. Empieza aquí: la herramienta en 2 minutos

Si solo quieres ver cómo funciona antes de leer nada, haz esto:

1. Abre la calculadora. Ya viene con un juego de datos de ejemplo cargado (verás una etiqueta que lo indica).

2. Presiona el botón azul que dice "Calcular resultado integrado".

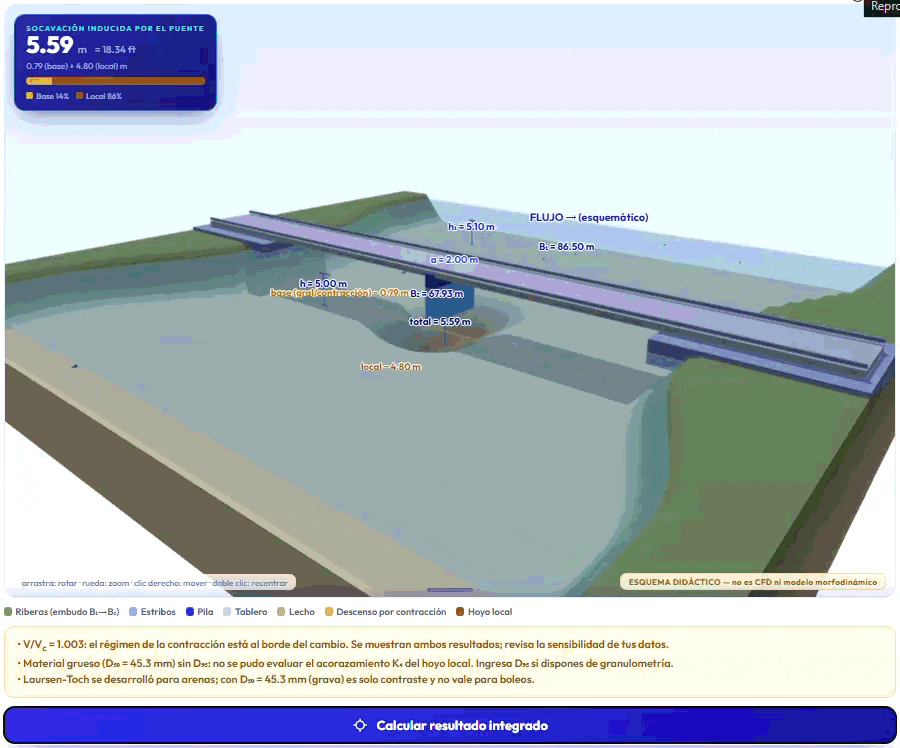

3. Mira el visor. Verás una animación en tres fases: primero el lecho del río tal como está, luego el descenso por contracción en toda la sección, y al final el hoyo que se forma alrededor de la pila. Ese es el concepto central de todo el tema.

4. Baja al panel de resultados. Arriba está la respuesta en grande, y debajo las tarjetas con el detalle de cada método.

Eso es todo. Ya calculaste una socavación completa. Ahora, si quieres entender lo que acabas de hacer, sigue leyendo.

Un consejo antes de continuar: cuando vayas a usarla con tus propios datos, presiona "Limpiar campos" y llena los tuyos. Los datos de ejemplo son para que la herramienta se valide sola, no son valores recomendados para tu proyecto.

2. Lo que debes entender antes: las tres socavaciones

Este es el concepto que hay que tener claro. Todo lo demás sale de aquí.

Cuando pasa una avenida por un puente, el fondo del río no baja por una sola razón. Bajan tres cosas distintas, una encima de la otra.

La socavación general

Es el descenso del fondo en todo el ancho del cauce, y ocurriría aunque el puente no existiera. La avenida trae más energía, la corriente arrastra más material del que repone, y el lecho baja hasta llegar a un nuevo equilibrio.

En el Perú se estima con el método de Lischtvan y Levediev, que es el que recoge el manual del MTC. Es el método más usado en nuestros expedientes.

La socavación por contracción

Es el descenso adicional que aparece porque el puente estrecha el cauce. Piénsalo así: si el río venía con 86 metros de ancho y el puente lo obliga a pasar por 68, el agua tiene que acelerar para que quepa el mismo caudal. Al acelerar arrastra más, y el fondo baja más justo en ese tramo.

Se calcula con la ecuación de Laursen, del manual HEC-18 de la FHWA.

La socavación local

Es el hoyo que se forma alrededor de cada pila. Cuando el flujo choca con la pila se genera un vórtice en la base, algo parecido a un pequeño tornado horizontal, que excava el material. Suele ser la componente más profunda de las tres, y es la que más preocupa porque ataca directamente a la cimentación.

Se estima con varios métodos: CSU (el de referencia del HEC-18 y de HEC-RAS), Froehlich, Laursen y Toch, y Neill.

La clave: se suman, pero no todas

La cota final del fondo junto a una pila baja por la suma de estos procesos. Pero atención, porque aquí está el error más frecuente de todos:

La socavación general de Lischtvan y Levediev con el coeficiente μ ya incluye el efecto de la contracción del puente. Si sumas Lischtvan más Laursen, estás contando el mismo fenómeno dos veces.

Por eso la calculadora te obliga a elegir una ruta metodológica: o trabajas con Lischtvan (ruta MTC) o con Laursen (ruta HEC-18), pero no ambas sumadas. A eso le sumas la local, y ese es tu total.

3. Los cuatro modos de trabajo

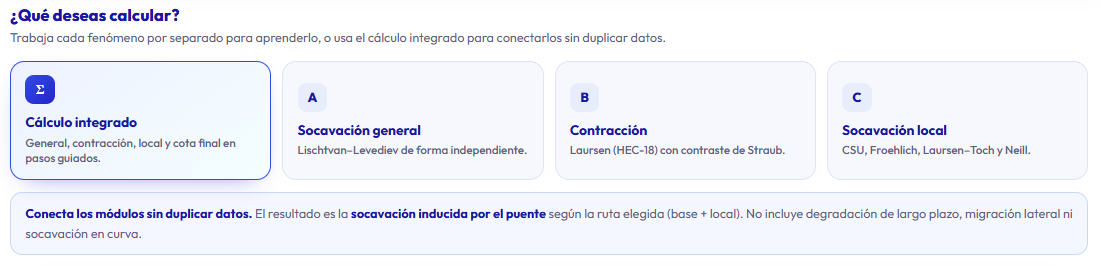

Arriba del todo verás cuatro tarjetas. Eliges una y la herramienta se reconfigura completa: te muestra solo los campos que ese modo necesita y valida solo esos.

Modo integrado (Σ)

El más completo. Conecta los tres fenómenos en cuatro pasos guiados y te da la socavación total junto a la pila, con su cota final. Cada dato se pide una sola vez, así que no tendrás que escribir el caudal tres veces.

Úsalo cuando quieras el resultado de diseño completo.

Modo general (A)

Solo Lischtvan y Levediev. Nada más.

Úsalo si estás enseñando ese método aislado, o si solo necesitas la socavación general de un tramo.

Modo contracción (B)

Solo Laursen, con el contraste de Straub.

Úsalo cuando quieras evaluar únicamente el efecto del estrechamiento.

Modo local (C)

Solo los métodos de pila, comparados entre sí en una gráfica.

Úsalo cuando ya tienes el tirante y la velocidad junto a la pila (por ejemplo, salidos de HEC-RAS) y solo quieres el hoyo local.

¿Por qué separarlos? Por dos razones. La primera es didáctica: si estás enseñando socavación por contracción, no quieres que el alumno se distraiga con quince campos de la pila. La segunda es práctica: muchas veces solo necesitas una componente, y llenar todo el formulario sería una pérdida de tiempo.

4. El visor 3D: cómo leerlo y para qué sirve

El panel de arriba no es decoración. Es una herramienta de control de calidad: si el dibujo no se parece a tu puente, es que algún dato está mal escrito.

Cómo moverte

• Arrastrar con el mouse: rota la escena.

• Rueda del mouse: acerca y aleja.

• Clic derecho y arrastrar: desplaza la vista.

• Doble clic: vuelve a centrar todo.

• Barra inferior del visor: la arrastras hacia abajo o hacia arriba para agrandar o achicar el lienzo.

Los botones

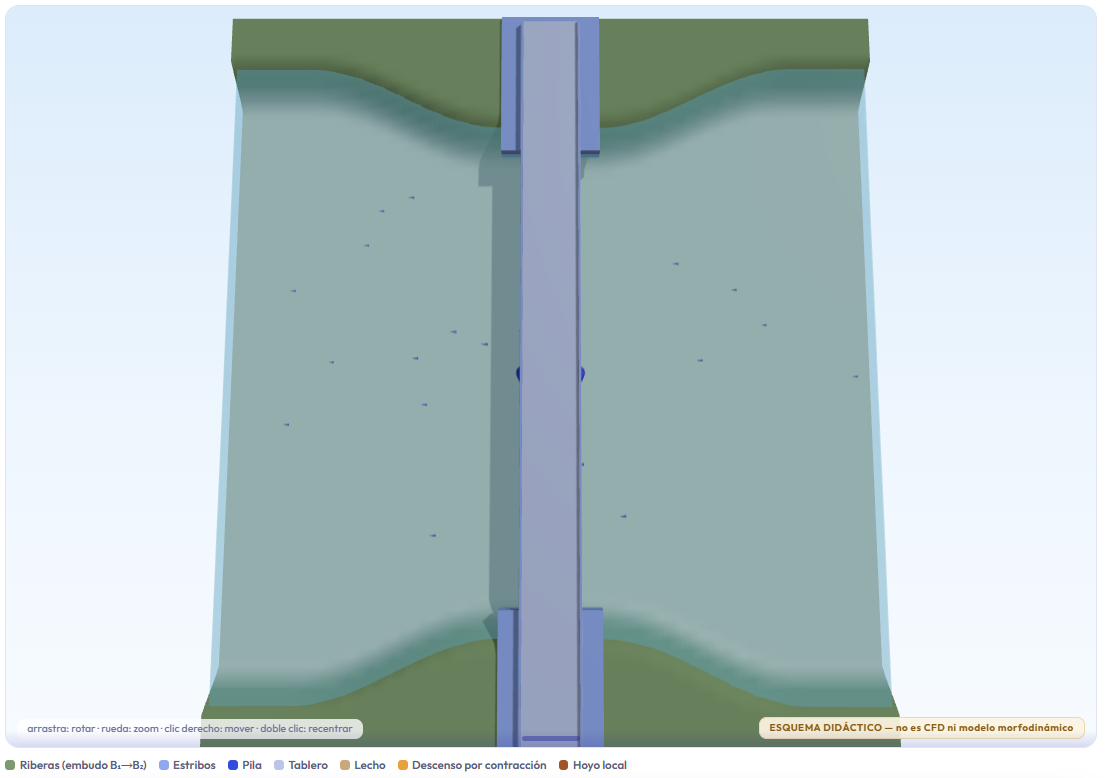

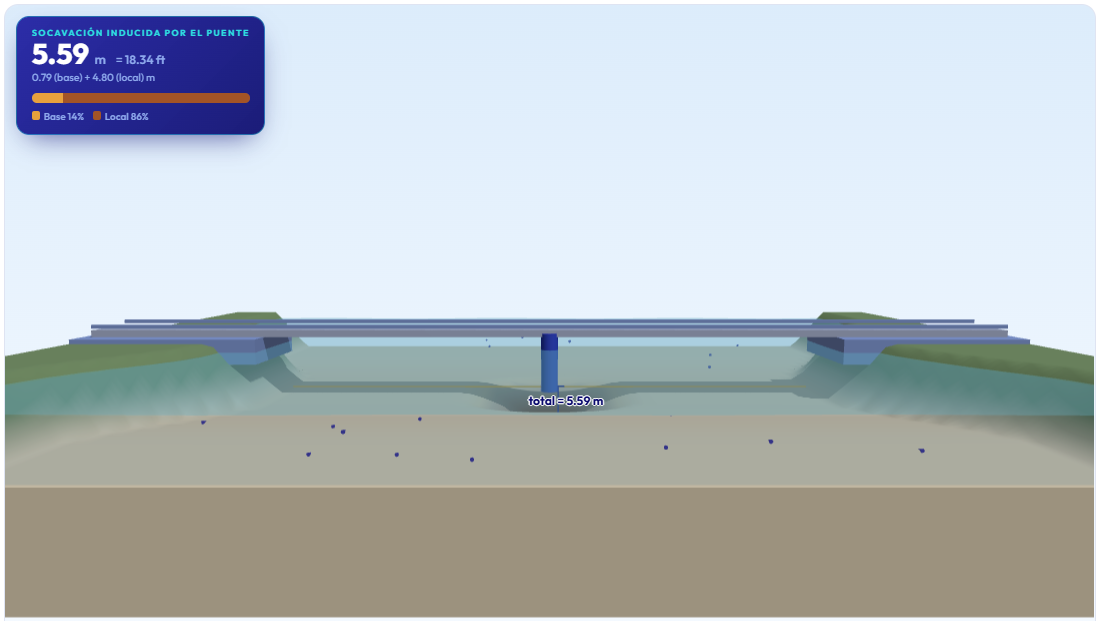

• 3D, Aguas arriba, Perfil, Planta: vistas predefinidas. La de "Planta" es excelente para ver la contracción del cauce, y la de "Perfil" para ver las profundidades.

• Agua: muestra u oculta la lámina de agua y las flechas de flujo.

• Tablero: muestra u oculta la superestructura. Ocúltalo cuando quieras ver bien los hoyos.

• Cotas: muestra u oculta las etiquetas con las dimensiones.

• ▶ Secuencia: reproduce la animación didáctica.

Qué estás viendo exactamente

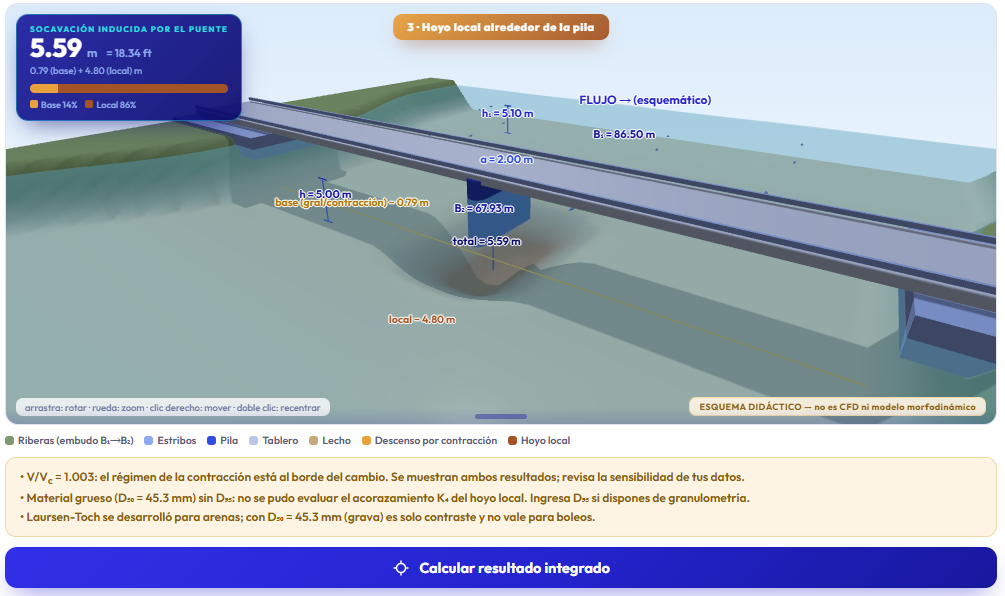

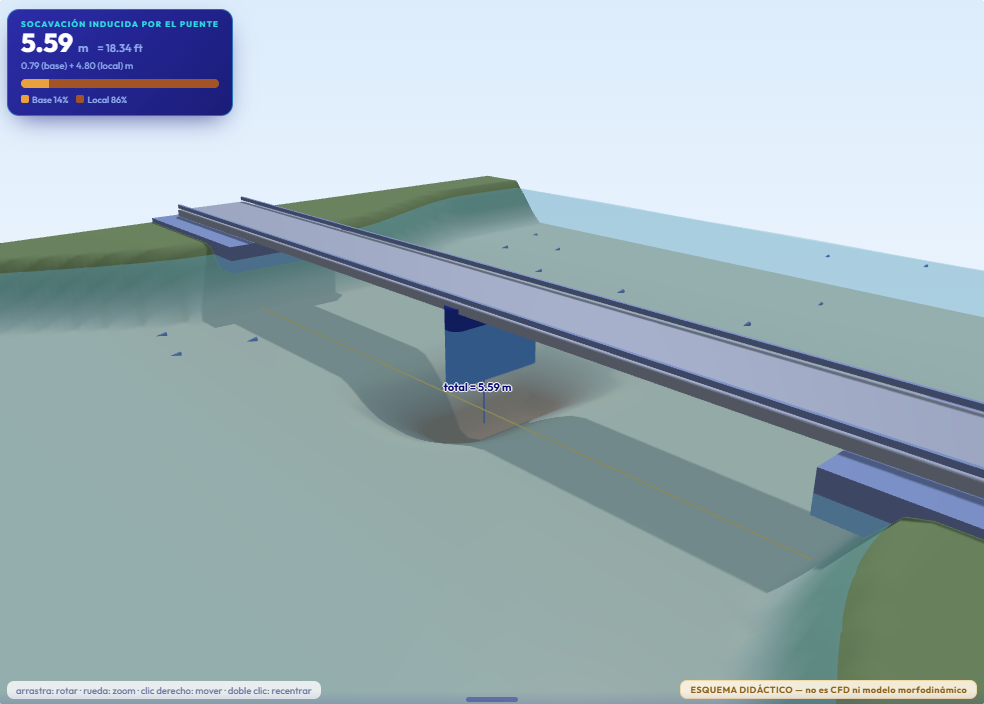

El cauce se dibuja como un embudo: las riberas convergen desde el ancho de aguas arriba (B₁) hasta el ancho del puente (B₂). Eso te deja ver la contracción con los ojos, no solo como un número.

Las flechas de flujo aceleran cuando entran al embudo, igual que en la realidad por continuidad. Están marcadas como dirección esquemática, no representan un campo de velocidades calculado.

Los colores tienen intención: el marrón claro es el lecho original, el naranja es el descenso por contracción, y el marrón oscuro es el hoyo local. Los ves apilados uno sobre otro.

El botón "Secuencia": el corazón didáctico

Al presionarlo (o al calcular), la animación corre en tres fases con rótulos:

1. El lecho antes de la avenida. El punto de partida.

2. El descenso por contracción. Baja en toda la sección bajo el puente, de forma pareja.

3. El hoyo local. Se forma alrededor de la pila, encima del lecho ya rebajado.

Ese orden es justo el mensaje que cuesta transmitir con una fórmula. Verlo aparecer así lo deja clarísimo: son fenómenos distintos que se apilan, y el hoyo local no empieza desde el lecho original sino desde el que ya bajó.

Una aclaración importante y honesta

El visor lleva una insignia que dice "esquema didáctico, no es CFD ni modelo morfodinámico". Es en serio, y conviene que lo entiendas:

• Las profundidades sí están a escala real con el valor calculado. Si el resultado dice 5.59 metros, la línea de cota junto a la pila mide exactamente 5.59 metros.

• La forma del hoyo en planta es representativa. Las ecuaciones calculan profundidad, no la geometría tridimensional completa del socavón. Nadie puede predecir la forma exacta con estas fórmulas.

Dicho de otro modo: confía en los números y en las profundidades. La forma del embudo del hoyo es ilustrativa.

5. Guía campo por campo

Esta es la sección más larga, pero es la que resuelve la mayoría de dudas. Voy campo por campo explicando qué es, de dónde sacar el dato y qué error evitar.

Barra superior: unidades y ejemplo

Sistema de unidades. Puedes trabajar en SI (metros, metros cúbicos por segundo) o en unidades inglesas (pies). Al cambiar, la herramienta convierte todos los valores automáticamente. No tienes que reescribir nada.

Cargar ejemplo / Limpiar campos. El primero repone los datos de demostración; el segundo los borra para que ingreses los tuyos. Apenas edites cualquier campo, la etiqueta de "datos de ejemplo" desaparece sola, para que nunca confundas el ejemplo con tu proyecto.

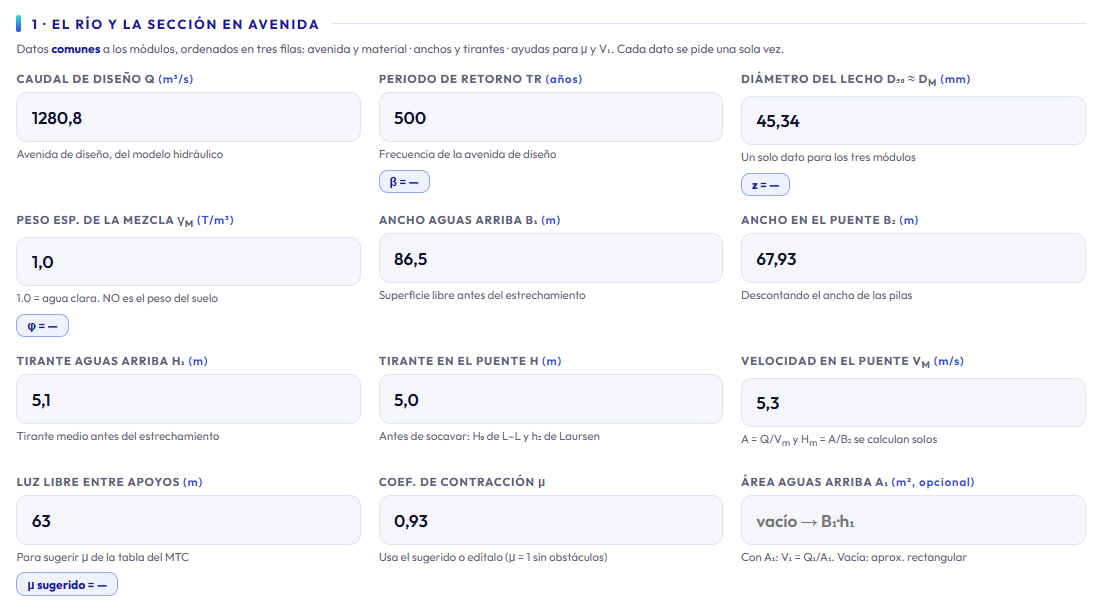

PASO 1: El río y la sección en avenida

Aquí van los datos comunes a todos los módulos, ordenados en tres filas: primero la avenida y el material, luego los anchos y tirantes, y al final las ayudas de cálculo.

Caudal de diseño Q (m³/s). Es el caudal de la avenida de diseño en la sección del puente. Sale de tu estudio hidrológico, para el periodo de retorno que exija la norma o tu contrato; en puentes es común usar 500 años para verificación de socavación. Cuidado con usar el caudal medio del río en vez del de la avenida: la socavación es un fenómeno de crecida.

Periodo de retorno Tr (años). La frecuencia de la avenida que analizas. Define el coeficiente β de Lischtvan y Levediev, y verás su valor calculado justo debajo del campo. La tabla del MTC cubre de 2 a 1000 años; fuera de ese rango la herramienta te avisa que está extrapolando.

Diámetro del lecho D₅₀ (mm). El diámetro para el cual el 50% del material del lecho es más fino. Sale de tu curva granulométrica, obtenida de calicatas o muestreo del cauce. Este solo dato se usa como d_m en el método general y como D₅₀ en contracción y local: antes se pedía tres veces, ahora una. Cuidado con los materiales muy finos: si tu D₅₀ es menor a 0.2 mm la herramienta bloquea el cálculo de la contracción, porque por debajo de ese tamaño los finos pueden comportarse de forma cohesiva y las fórmulas granulares dejan de ser válidas.

Peso específico de la mezcla γ_m (T/m³). Es el peso específico del agua con sedimento en suspensión durante la creciente. Ojo, este es el campo donde más se equivoca la gente: no es el peso específico del suelo del cauce. Los valores típicos van entre 1.0 y 1.1, y solo los flujos hiperconcentrados suben más. Si no tienes el dato, usa 1.0, que corresponde a agua clara y es lo conservador.

¿Por qué importa tanto? Este valor define el factor φ, que divide en la fórmula. Si pones el peso del suelo (por ejemplo 1.5), φ sube a 1.73 y la socavación general calculada se desploma. En un caso real que revisamos pasó de 3.9 metros a menos de 1 metro. Ese es un error del lado inseguro, y por eso la herramienta te avisa si pones un valor mayor a 1.2.

Ancho aguas arriba B₁ (m). El ancho de la superficie libre del agua antes de que el puente estreche el cauce, medido en una sección que no esté afectada por el puente.

Ancho en el puente B₂ (m). El ancho efectivo de la superficie libre en la sección del puente, descontando el ancho que ocupan las pilas. Si tienes tres pilas de 2 metros, son 6 metros menos de ancho efectivo. Regla obvia pero importante: B₂ no puede ser mayor que B₁, y si lo pones la herramienta te bloquea, porque sin estrechamiento no hay socavación por contracción.

Tirante aguas arriba h₁ (m). El tirante medio del flujo aguas arriba de la contracción.

Tirante en el puente h (m). El tirante en la sección del puente antes de que ocurra la socavación. Un detalle que confunde: este mismo valor es el que Lischtvan y Levediev llaman H₀ y el que Laursen llama h₂. Son la misma sección física, así que se pide una sola vez.

Velocidad media en el puente V_m (m/s). La velocidad media del flujo en la sección del puente. Con ella la herramienta calcula el área y la profundidad media que necesita el método general, así que no tienes que hacerlo tú.

Luz libre entre apoyos (m). La distancia entre estribos si el puente es de un solo tramo, o la mínima distancia entre apoyos consecutivos si tiene varios. Junto con la velocidad, la herramienta busca en la tabla del MTC y te sugiere el coeficiente μ, indicándote de qué fila y columna lo sacó. Le das clic y se copia al campo.

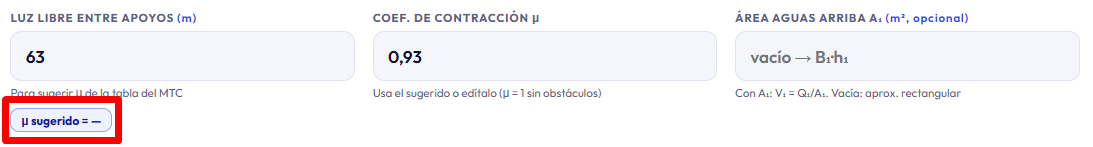

Coeficiente de contracción μ. Un factor menor o igual a 1 que representa cuánto obstruyen los apoyos al flujo. Al ser menor que 1, aumenta la socavación calculada. Sale de la tabla de Juárez Badillo (Tabla 13 del manual del MTC), que está en un acordeón al pie de la calculadora. Vale 1 cuando no hay obstáculos en el cauce.

Área aguas arriba A₁ (m², opcional). El área hidráulica real de la sección de aguas arriba. Si la das, la velocidad de aproximación se calcula respetando la forma real de tu sección. Si la dejas vacía, la herramienta usa el producto del ancho por el tirante y te lo rotula honestamente como "aproximación rectangular". En ríos naturales la sección casi nunca es rectangular, así que si tienes el área, dala.

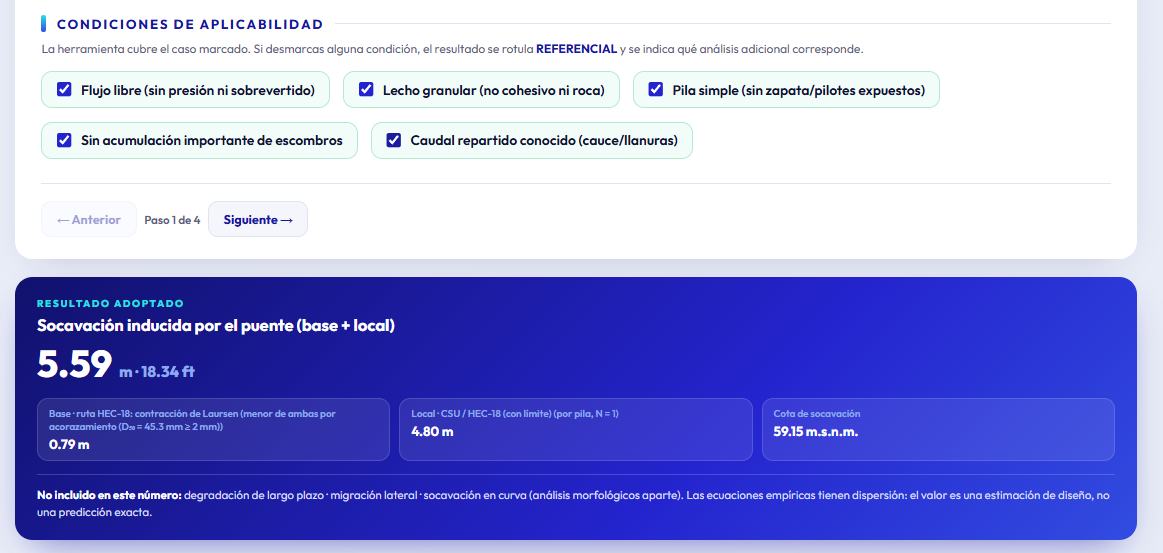

Condiciones de aplicabilidad

Debajo del paso 1 hay cinco casillas marcadas que declaran para qué caso sirve la herramienta: flujo libre, lecho granular, pila simple, sin escombros importantes y caudal repartido conocido.

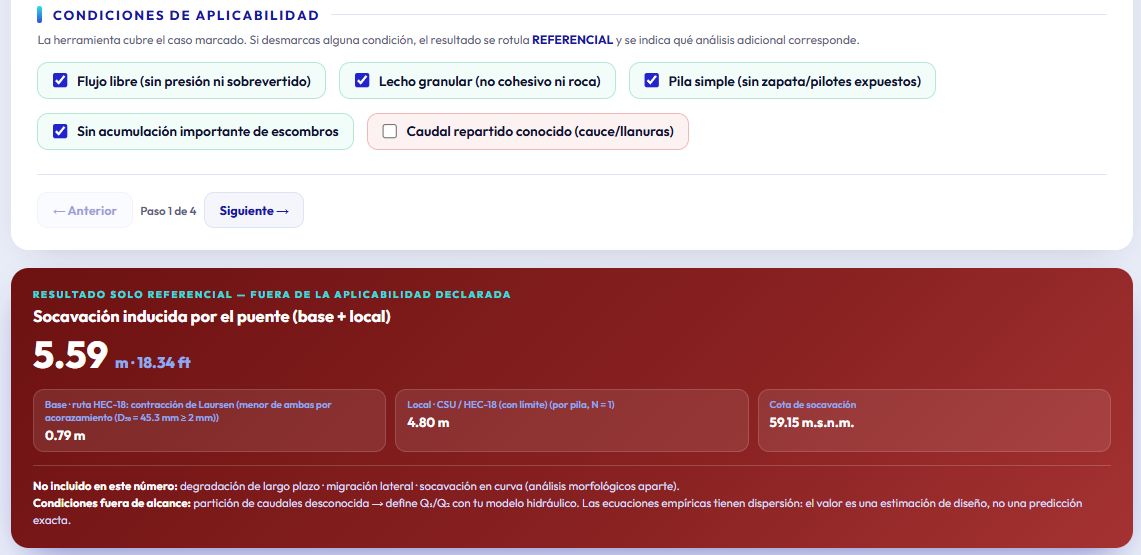

Si desmarcas cualquiera, la calculadora no se niega a calcular, pero rotula el resultado como REFERENCIAL en rojo y te indica qué análisis adicional corresponde para tu caso.

Esto es honestidad técnica pura: un número puede estar perfectamente bien calculado desde el álgebra y aun así no representar el fenómeno real de tu puente. Preferimos avisarte que dejarte con un número bonito y equivocado.

PASO 2: Contracción, régimen y caudales

Pendiente hidráulica S₁ (m/m, opcional). La pendiente de la línea de energía aguas arriba. Con ella la herramienta calcula la velocidad de corte, la compara con la velocidad de caída del sedimento y te sugiere el exponente k₁.

Exponente k₁. Representa cómo se transporta el sedimento: 0.59 cuando casi todo va rodando por el fondo, 0.64 cuando algo va en suspensión (el más común) y 0.69 cuando mucho material va en suspensión.

Q₁ y Q₂ (opcionales). Los caudales aguas arriba y en la sección del puente. Solo se llenan cuando parte del caudal va por las llanuras de inundación. Si el flujo está confinado al cauce, déjalos vacíos y la herramienta usa el caudal de diseño en ambos.

Lo que hace la calculadora aquí (y muchas hojas no hacen)

Esta parte vale la pena leerla con atención, porque es donde la herramienta se pone más rigurosa:

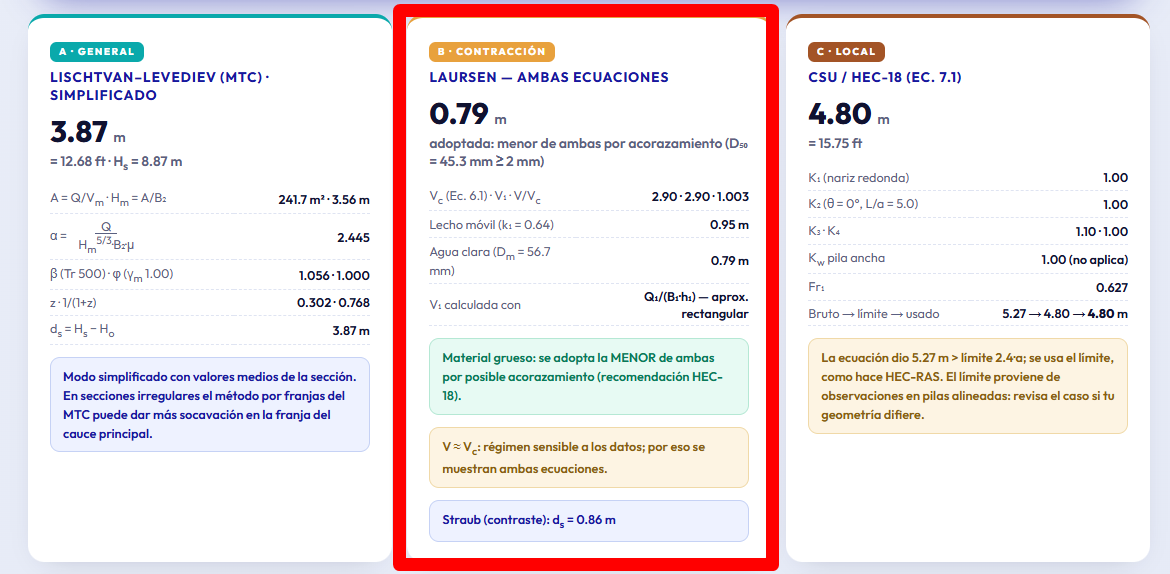

• Calcula siempre las dos ecuaciones, la de lecho móvil y la de agua clara. Te muestra ambas, no solo la que "toca".

• Clasifica el régimen comparando la velocidad de aproximación con la velocidad crítica del material.

• Comprueba el acorazamiento. Si tu material es grueso (D₅₀ mayor o igual a 2 mm), adopta la menor de las dos ecuaciones, tal como recomienda el HEC-18. La razón física: en gravas, las partículas grandes forman una coraza que frena la erosión, así que la ecuación de lecho móvil sobreestimaría.

• Te avisa si estás al filo. Si la relación entre velocidades cae entre 0.95 y 1.05, el régimen es tan sensible que un pequeño cambio en tus datos lo voltea. La herramienta te lo dice en vez de decidir en silencio.

En el caso de ejemplo que verás más abajo esto no es teórico: la relación da 1.003, es decir, está a tres milésimas del límite, y la diferencia entre una ecuación y otra es del 20%.

PASO 3: Pilas y socavación local

Número de pilares en el cauce. Cuántas pilas tiene tu puente dentro del cauce, de 0 a 6. Lo explico en detalle en la sección 7, porque tiene su matiz técnico.

Ancho de la pila a (m). El ancho medido perpendicular al flujo. Es el dato más sensible de toda la socavación local: si te equivocas aquí, todo el resultado se corre.

Largo de la pila L (m). La dimensión en la dirección del flujo. Sirve para el factor de ángulo de ataque y para el ancho proyectado. La herramienta te avisa si L es menor que a, porque normalmente indica que confundiste las dimensiones.

Forma de la nariz. La geometría del extremo que enfrenta al flujo: rectangular, redonda, cilíndrica o aguda. Aquí hay un detalle fino que resolvimos: cada método usa su propia clasificación de formas, así que tú eliges la forma física una sola vez y la calculadora la traduce por separado al coeficiente de cada método. En cada tarjeta de resultado verás cuál le tocó. Como regla práctica, una nariz aguda o redonda socava menos que una cuadrada, y por eso las pilas modernas son hidrodinámicas.

Ángulo de ataque θ (grados). El ángulo entre la dirección del flujo y el eje mayor de la pila. Un puente esviado castiga durísimo la socavación: con una pila larga, un ángulo de 15 grados puede duplicar el resultado. Si el factor por ángulo resulta mayor a 2, la herramienta te recuerda verificar que toda la longitud de la pila esté realmente expuesta.

Tirante junto a la pila y₁ (m). El tirante justo aguas arriba de la pila. El detalle clave: según el HEC-18, este tirante ya debe incluir la socavación por contracción. En el modo integrado la calculadora te sugiere el valor correcto y lo copias con un clic.

Velocidad frente a la pila V₁ (m/s). La velocidad justo aguas arriba de la pila, sacada de tu modelo hidráulico en el canal principal. No es la velocidad media de toda la sección: es la de la franja donde está la pila, que suele ser mayor.

Condición del lecho K₃. Un factor según las formas del fondo (lecho plano, dunas pequeñas, medianas o grandes). El valor por defecto es 1.1, que corresponde al caso más común.

D₉₅ del lecho (mm, opcional). El diámetro para el cual el 95% del material es más fino. Si lo das y tu material es grueso, la herramienta evalúa el factor de acorazamiento K₄, que puede reducir bastante la socavación local. Es el mismo tratamiento que documenta HEC-RAS, y aplica cuando D₅₀ es mayor o igual a 2 mm y D₉₅ mayor o igual a 20 mm.

Métodos locales a comparar. Cuatro casillas para verlos lado a lado. Recomendación: deja CSU siempre activo, porque es el método de referencia del HEC-18 y el que corre HEC-RAS. Los demás sirven como contraste.

Local adoptada en la pila. Dos opciones: CSU con su límite aplicado (recomendado) o el máximo de los métodos activos.

No hay opción de promediar, y es a propósito. Promediar ecuaciones empíricas con bases de datos, dispersiones y factores de seguridad distintos no es un criterio de diseño defendible. Froehlich, por ejemplo, ya incluye un margen que los otros no tienen. Promediarlos daría un número sin significado físico. Los comparas en la gráfica y adoptas con criterio.

PASO 4: Ruta metodológica y cotas

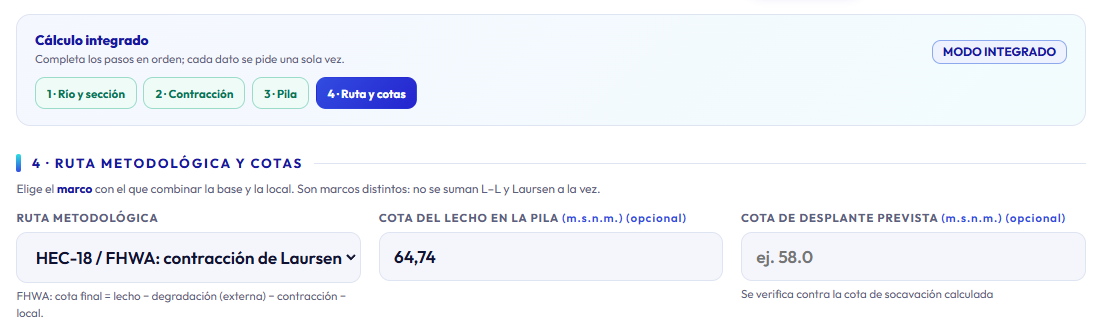

Ruta metodológica. Aquí decides cómo combinar la base con la local:

• Ruta HEC-18 (por defecto): contracción de Laursen más socavación local. Es la práctica de la FHWA.

• Ruta MTC: socavación general de Lischtvan y Levediev (que ya incluye la contracción vía μ) más la local. Es la práctica peruana y latinoamericana.

• Envolvente: toma la mayor de las dos bases y le suma la local. Es conservador, y si lo usas conviene documentar por qué.

Lo que nunca hace la herramienta es sumar Lischtvan y Laursen a la vez, porque sería contar el estrechamiento dos veces.

Cota del lecho en la pila (opcional). La cota actual del fondo del río donde va la pila. Si la das, la calculadora te reporta directamente la cota de socavación, que es el número que va a tu plano.

Cota de desplante prevista (opcional). La cota a la que piensas cimentar. Si la das, la herramienta verifica si tu cimentación queda por debajo de la cota de socavación (correcto, en verde) o por encima (peligroso, en ámbar). Es una comprobación de diseño directa.

6. Cómo interpretar los resultados

Los resultados abren con la respuesta primero. Fue una decisión consciente: no queremos que tengas que buscar el número entre veinte filas.

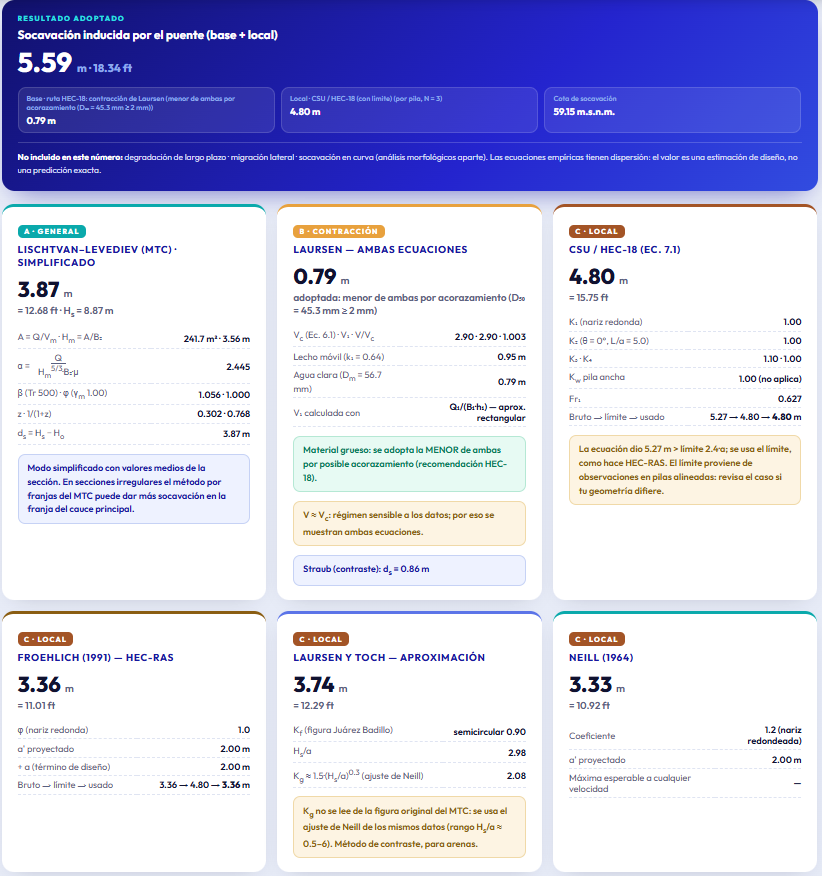

El panel resumen

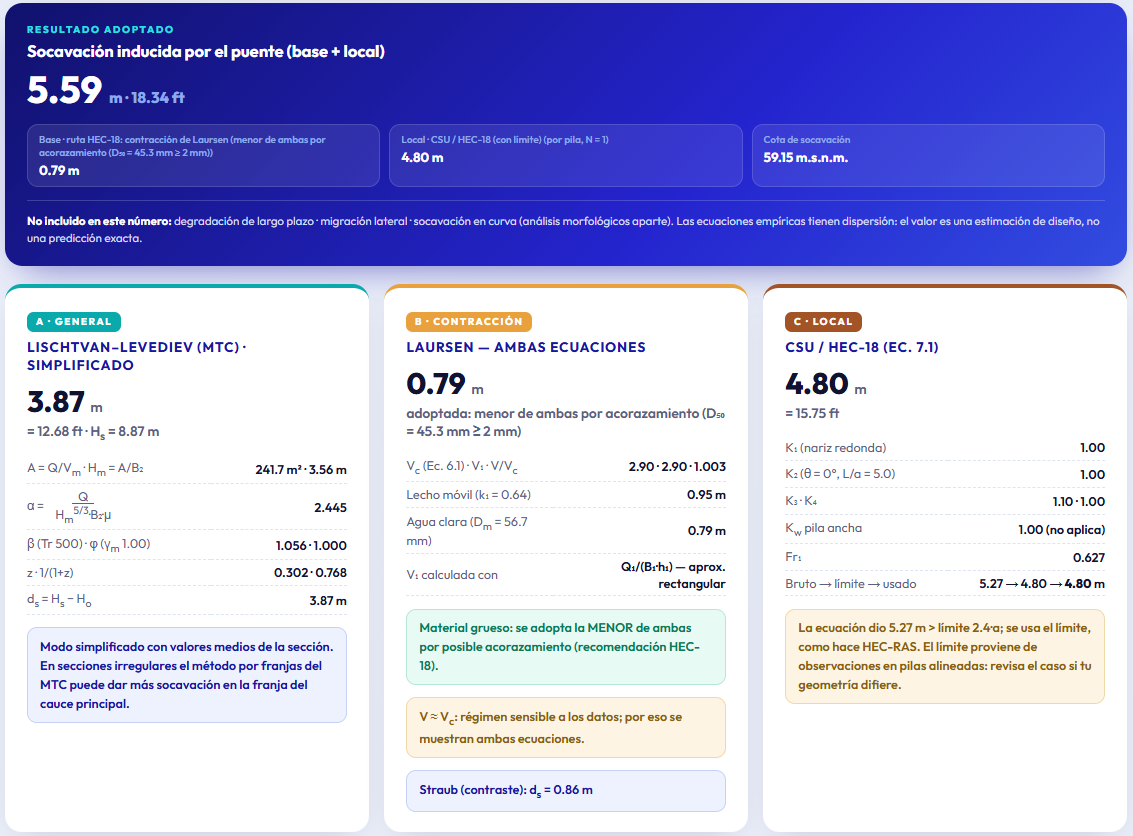

Arriba, en grande, está el resultado adoptado con su nombre exacto: "Socavación inducida por el puente". Ese nombre es preciso a propósito, porque no es "la socavación total del río": no incluye la degradación de largo plazo ni otros procesos morfológicos.

Debajo hay tarjetas con los componentes (base, local y total) y una línea que dice explícitamente qué no incluye ese número.

Las tarjetas de detalle

Una por método, con el desglose completo. No solo el resultado, sino todos los coeficientes que se usaron para llegar a él. Esto es deliberado: queremos que puedas rehacer el cálculo a mano si quieres, o pegarlo en tu memoria de cálculo.

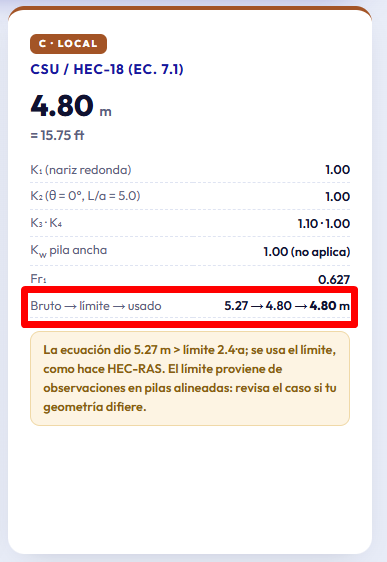

En la tarjeta de CSU verás una fila especial que dice "Bruto → límite → usado". Significa que la ecuación dio un valor, existe un límite físico observado (2.4 o 3.0 veces el ancho de la pila) y la calculadora aplica ese límite, igual que hace HEC-RAS. Muchas herramientas solo lo mencionan; esta lo aplica y te muestra los tres números.

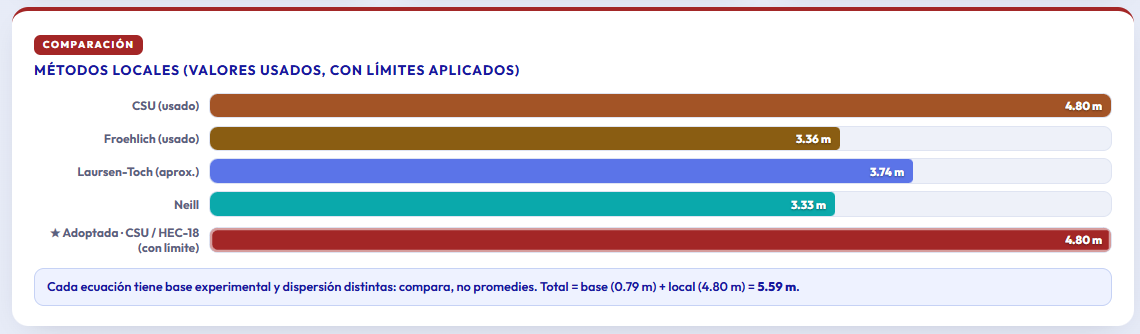

La gráfica de comparación

Al final hay barras con los métodos locales, cada una con su valor dentro. La barra marcada con estrella es la adoptada.

Para qué sirve: para ver la dispersión de un vistazo. Si los cuatro métodos dan valores parecidos, tienes más confianza. Si uno se dispara, vale la pena entender por qué. Para qué no sirve: para promediarlos.

7. La pregunta de los pilares: uno, varios o ninguno

Esta pregunta nos la hicieron y nos obligó a mejorar la herramienta, así que la explicamos completa porque tiene su enjundia técnica.

Con cero pilares

Es un puente de un solo tramo que salva el cauce apoyándose únicamente en los estribos. No hay obstáculo dentro del agua, así que no hay socavación local: el resultado es únicamente la base. La calculadora oculta los campos de la pila y te muestra una nota explicándolo.

Ojo, eso no significa que el puente esté libre de problemas: la socavación en los estribos existe y se evalúa aparte, junto con su protección.

Con un pilar

El caso clásico de enseñanza. Se calcula el hoyo alrededor de esa pila y se suma a la base.

Con varios pilares

Aquí está el matiz que vale oro en una clase:

La socavación local no se suma entre pilas. Cada pila desarrolla su propio hoyo, y el valor de diseño es el de una pila, no la suma de todas.

Piénsalo: si tienes tres pilas, no vas a tener un hoyo tres veces más profundo. Vas a tener tres hoyos del mismo tamaño, uno en cada pila.

Pero sí hay un efecto, y va por otro lado: cada pila ocupa ancho. Más pilas significa menos ancho efectivo B₂ y menor luz libre entre apoyos. Y eso sí aumenta la socavación por contracción y cambia el coeficiente μ.

Resumiendo: más pilas suben la base por contracción, no la local de cada una.

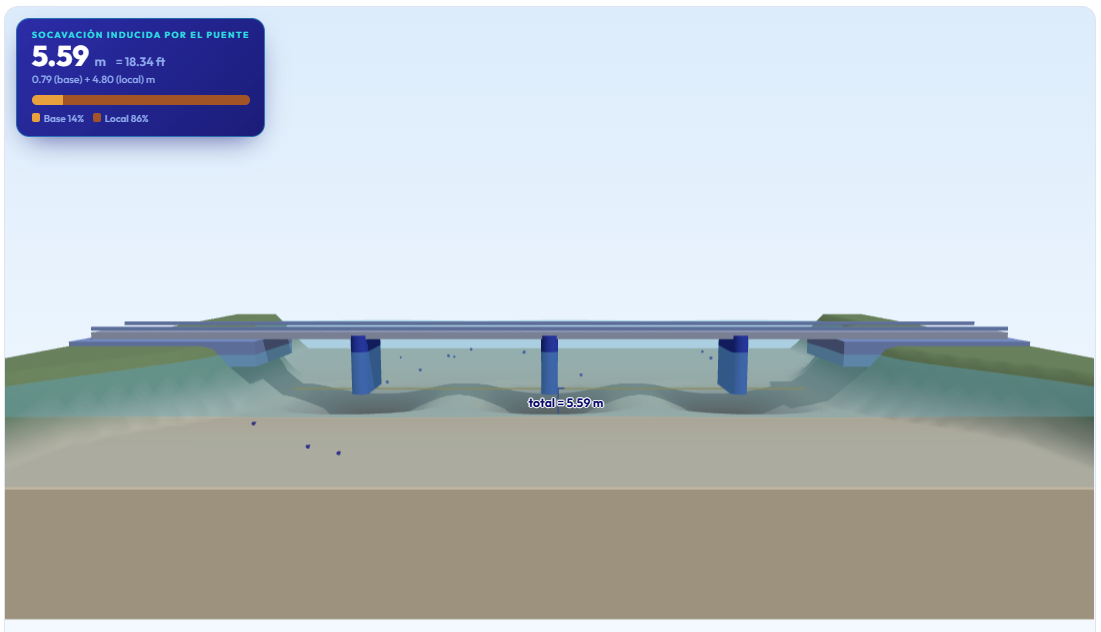

El visor dibuja las pilas que declares repartidas en el ancho, cada una con su propio hoyo, justamente para que se vea eso: hoyos independientes del mismo tamaño, sobre un rebaje general que sí es común a toda la sección.

8. Caso resuelto para verificar

Para que compruebes que el motor funciona bien, aquí tienes un caso completo. Corresponde a un puente sobre un río de grava de la costa norte peruana, con avenida de 500 años de periodo de retorno. Los valores provienen de un cálculo real de expediente, presentados de forma genérica.

Datos de entrada (modo integrado, en SI)

• Caudal de diseño Q: 1280.8 m³/s

• Periodo de retorno Tr: 500 años

• Diámetro del lecho D₅₀: 45.34 mm

• Peso específico de la mezcla γ_m: 1.0 T/m³

• Ancho aguas arriba B₁: 86.5 m

• Ancho en el puente B₂: 67.93 m

• Tirante aguas arriba h₁: 5.1 m

• Tirante en el puente h: 5.0 m

• Velocidad en el puente V_m: 5.3 m/s

• Luz libre entre apoyos: 63 m

• Coeficiente de contracción μ: 0.93

• Ancho de la pila a: 2.0 m

• Largo de la pila L: 10.0 m

• Forma de la nariz: redonda

• Ángulo de ataque θ: 0 grados

• Tirante junto a la pila y₁: 5.95 m

• Velocidad junto a la pila V₁: 4.79 m/s

• Número de pilares: 1

• Cota del lecho: 64.74 msnm

Resultados que debes obtener

• Socavación general (Lischtvan y Levediev): 3.87 m

• Contracción, lecho móvil: 0.95 m

• Contracción, agua clara: 0.79 m

• Contracción adoptada (por acorazamiento): 0.79 m

• Straub (contraste): 0.86 m

• Local CSU (con límite aplicado): 4.80 m

• Local Froehlich: 3.36 m

• Local Laursen y Toch: 3.74 m

• Local Neill: 3.33 m

• Socavación total inducida por el puente: 5.59 m

• Cota de socavación: 59.15 msnm

Tres lecciones que deja este caso

1. El régimen queda al filo. La relación entre la velocidad y la velocidad crítica da 1.003, apenas tres milésimas por encima del límite. La herramienta lo detecta, avisa y muestra ambas ecuaciones. Una hoja de cálculo que elija una sola sin avisar reportaría 0.95 en lugar de 0.79, un 20% de diferencia por una milésima de velocidad.

2. El acorazamiento importa en grava. Con D₅₀ de 45 mm, el HEC-18 recomienda adoptar la menor de las dos ecuaciones. Muchos expedientes se saltan esa comprobación.

3. Prueba el error de γ_m tú mismo. Cambia el peso específico de la mezcla de 1.0 a 1.5 y mira cómo la socavación general se desploma de 3.87 a 0.81 metros. Es el error del lado inseguro más común en expedientes, y ahora lo puedes demostrar en vivo.

Bonus: cambia el número de pilares a 0 y verás que el total baja a 0.79 metros, porque desaparece la componente local.

9. Los cinco errores más comunes

1. Sumar Lischtvan y Laursen a la vez. Ambos representan el estrechamiento. Elige una ruta, no las dos.

2. No sumar la local a la base. Reportar la cota de la pila solo con la general (o solo con la local) subestima el descenso total. Es grave porque va del lado inseguro.

3. Usar el peso específico del suelo como γ_m. Sin medición de concentración, usa 1.0.

4. Promediar métodos empíricos. Cada ecuación tiene su base experimental y su dispersión. Compara y adopta con criterio, no saques la media.

5. Ignorar el acorazamiento en grava. En material grueso, la ecuación de lecho móvil puede sobreestimar bastante.

10. Preguntas frecuentes

¿Necesito registrarme o pagar?
No. La herramienta es gratuita y se usa directo en el navegador, sin registro.

¿Puedo usarla en mi celular?
Sí, está adaptada. El visor 3D funciona, aunque para trabajar cómodo recomendamos una pantalla más grande.

¿Sirve para pilas con zapata y pilotes?
No. Estas fórmulas son para pilas simples. Para geometría compuesta (cuerpo, cabezal y grupo de pilotes) tenemos otra calculadora dedicada, basada en la sección 7.5 del HEC-18.

¿Puedo usar los resultados en un expediente que voy a firmar?
Con criterio profesional. Las fórmulas son exactamente las del MTC y el HEC-18, las mismas de consultoría. Pero como toda herramienta de cálculo (incluido cualquier Excel o el propio HEC-RAS), el sustento formal es tu memoria de cálculo firmada, con tus datos de partida y tu criterio de adopción documentado. Úsala para calcular, verificar y contrastar, y respalda el resultado con tu juicio de ingeniero.

¿Por qué mis resultados no coinciden con mi Excel?
Puede haber varias razones legítimas. Revisa si tu Excel usa el peso del suelo como γ_m, si comprueba el acorazamiento, si aplica el límite de CSU y si usa el mismo tirante en ambos métodos. En un caso que revisamos, las diferencias venían justamente de esas tres cosas.

¿Qué pasa si mi caso está fuera de la aplicabilidad declarada?
La herramienta te deja calcular igual, porque es educativa, pero marca el resultado como referencial y te dice qué análisis corresponde. No lo uses para diseño en ese caso.

¿Los métodos locales deberían darme valores parecidos?
No necesariamente. Es normal que haya dispersión entre ellos, porque vienen de bases de datos y ensayos distintos. Por eso los mostramos juntos: la dispersión es información valiosa.

11. Qué no incluye esta herramienta

Un cálculo honesto también dice lo que deja fuera. Esta calculadora estima la socavación inducida por el puente (contracción más local). No incluye, y debes evaluarlos aparte cuando correspondan:

• Degradación de largo plazo del cauce, que requiere un análisis morfológico del río.

• Migración lateral del cauce.

• Socavación en curvas, si el puente está en un meandro.

• Flujo a presión (cuando el agua toca el tablero) o sobrevertido.

• Lechos cohesivos o roca, que necesitan métodos específicos.

• Pilas de geometría compuesta, escombros acumulados, hielo.

• Socavación en estribos, que se evalúa con su propio método.

Además, el método de Lischtvan y Levediev está implementado en modo simplificado, con valores medios de la sección. El manual del MTC describe también un cálculo por franjas que da más detalle en secciones muy irregulares.

Todo esto está declarado dentro de la propia herramienta, no escondido en la letra pequeña.

12. Glosario de símbolos

• Q: caudal de diseño

• Tr: periodo de retorno

• D₅₀: diámetro medio del material del lecho

• D₉₅: diámetro para el cual el 95% es más fino

• d_m: diámetro medio (nomenclatura del MTC)

• γ_m: peso específico de la mezcla agua y sedimento

• φ: factor de corrección por transporte de sedimentos

• β: coeficiente de frecuencia de la avenida

• z: exponente en función del diámetro del material

• μ: coeficiente de contracción del cauce

• α: coeficiente de distribución del gasto

• B₁, B₂: ancho aguas arriba y en el puente

• h₁, h: tirante aguas arriba y en el puente

• H_s: profundidad total tras la socavación

• d_s: profundidad de socavación

• V_c: velocidad crítica del material

• k₁: exponente por modo de transporte

• a, L: ancho y largo de la pila

• θ: ángulo de ataque del flujo

• y₁, V₁: tirante y velocidad junto a la pila

• K₁ a K₄: factores de forma, ángulo, lecho y acorazamiento

• Fr: número de Froude

Para cerrar

Una buena herramienta de socavación no solo resuelve una ecuación. También sabe cuándo no debe resolverla, y te dice qué le falta a su respuesta. Esa es la filosofía con la que construimos esta calculadora.

Úsala para aprender el método, para verificar tus cálculos y, sobre todo, para explicarle a otros por qué la socavación es la suma de fenómenos que muchas veces se calculan mal por separado.

Es gratuita, y siempre lo será. Si te sirvió, compártela con quien esté peleando con este tema.

Y si hay algún cálculo o simulador que te gustaría que construyamos, déjanoslo saber en los comentarios. Varias de nuestras herramientas nacieron exactamente así, de un pedido de la comunidad.

Herramienta basada en el Manual de Hidrología, Hidráulica y Drenaje del MTC (R.D. 20-2011-MTC/14), el HEC-18 "Evaluating Scour at Bridges" 5.ª edición (FHWA-HIF-12-003), la referencia hidráulica del HEC-RAS, Froehlich (1991) y Ferguson y Church (2004). El motor reproduce casos de cálculo reales como prueba de regresión. Esto no sustituye la revisión de un especialista ni el estudio hidráulico, geotécnico y morfológico del proyecto.
