HEC-HMS 4.14: novedades, errores corregidos y qué revisar antes de actualizar

El Hydrologic Engineering Center (HEC) del Cuerpo de Ingenieros del Ejército de EE. UU. publicó la versión oficial de HEC-HMS 4.14. La primera beta salió el 27 de febrero de 2026, hubo otras dos en junio y julio, y ahora está disponible la versión estable.

En el equipo revisamos el capítulo de notas de versión del manual de usuario para resumir los cambios que afectan el trabajo diario de modelamiento. Si tienen estudios hechos con versiones anteriores, conviene leer este artículo hasta el final.

La versión en números: 30 funciones nuevas, cerca de 95 errores corregidos y 9 correcciones que modifican los resultados calculados.

Una aclaración sobre el número: es la versión 4.14 (cuatro punto catorce). La 4.4 salió en 2020.

1. Calibración con varias estaciones en un solo Optimization Trial

De todos los cambios, es el que más nos interesa para proyectos de calibración.

Hasta la 4.13, cada Optimization Trial se ajustaba contra un único punto con caudales observados. En una cuenca con una estación en la parte media y otra en la salida, había que armar trials separados y luego conciliar los parámetros.

En la 4.14 se pueden definir varios objetivos dentro del mismo trial. Cada objetivo tiene su elemento (la estación) y su propia ventana de tiempo, lo que permite apuntar a eventos específicos o a una temporada. El trial se puede correr de dos formas:

• Búsqueda multiobjetivo: todos los objetivos se evalúan juntos.

• Búsquedas en secuencia: por ejemplo, calibrando primero la cabecera y luego los tramos de aguas abajo.

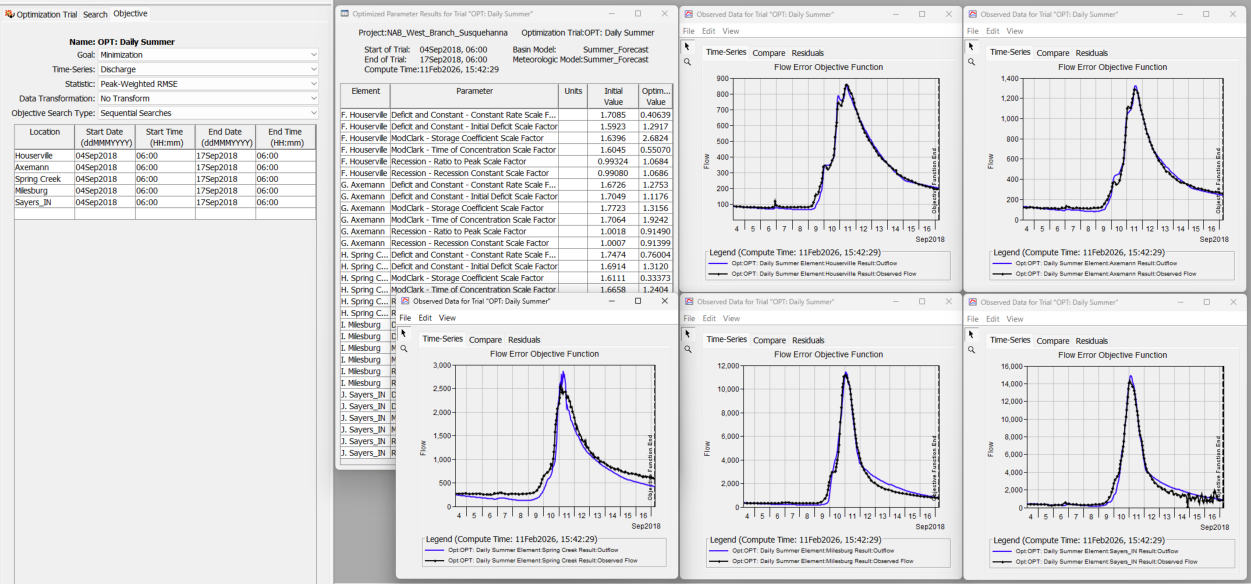

Optimization Trial con varios objetivos de calibración. Fuente: HEC-HMS User's Manual v4.14.

El editor de objetivos ahora es una tabla y los resultados se ordenan por objetivo. También se agregó la calibración por zonas, que aplica factores de escala a grupos de subcuencas, y factores de escala nuevos para el flujo base Linear Reservoir y Recession y para el método de nieve Temperature Index.

Para pronóstico de caudales, el Forecast Alternative puede crear un Optimization Trial vinculado que calcula los factores por zona y los carga en las tablas de ajuste del pronóstico.

2. Frequency Storm: elección del tipo de interpolación

Frequency Storm es el método que usamos con frecuencia para armar la tormenta de diseño a partir de curvas intensidad-duración-frecuencia. La 4.14 agrega la opción Interpolation Selection, con tres formas de interpolar entre las láminas ingresadas:

• Logarítmica

• Semilogarítmica

• Lineal

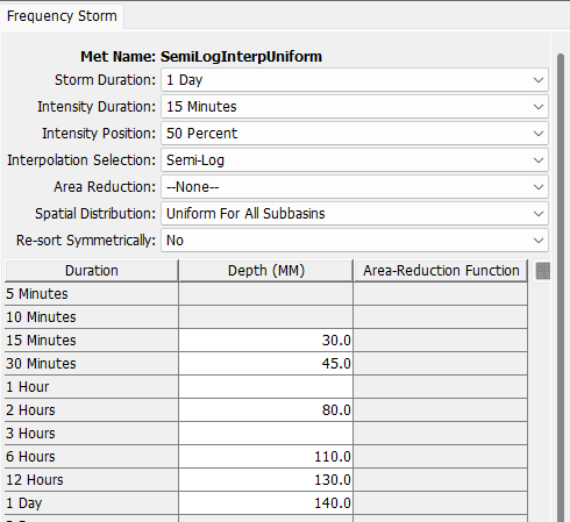

Nueva opción Interpolation Selection en el método Frequency Storm. Fuente: HEC-HMS User's Manual v4.14.

La interpolación define cómo se reparte la lluvia entre las duraciones conocidas, y eso influye en el hietograma y en el caudal pico.

Recomendación del equipo: correr el mismo modelo con las tres opciones y comparar los caudales pico antes de elegir una.

Hay además una corrección que cambia resultados en tormentas de diseño. Desde la versión 4.10, la tormenta hipotética con patrón especificado recortaba la duración a horas enteras. Ahora la redondea al minuto más cercano, de modo que una duración de 2.5 h ya no se calcula como 2 h.

3. Dos errores que afectaban a quienes modelan en español

Estas correcciones suelen pasar desapercibidas en los resúmenes en inglés, pero en nuestra región tienen bastante impacto.

Coma como separador decimal

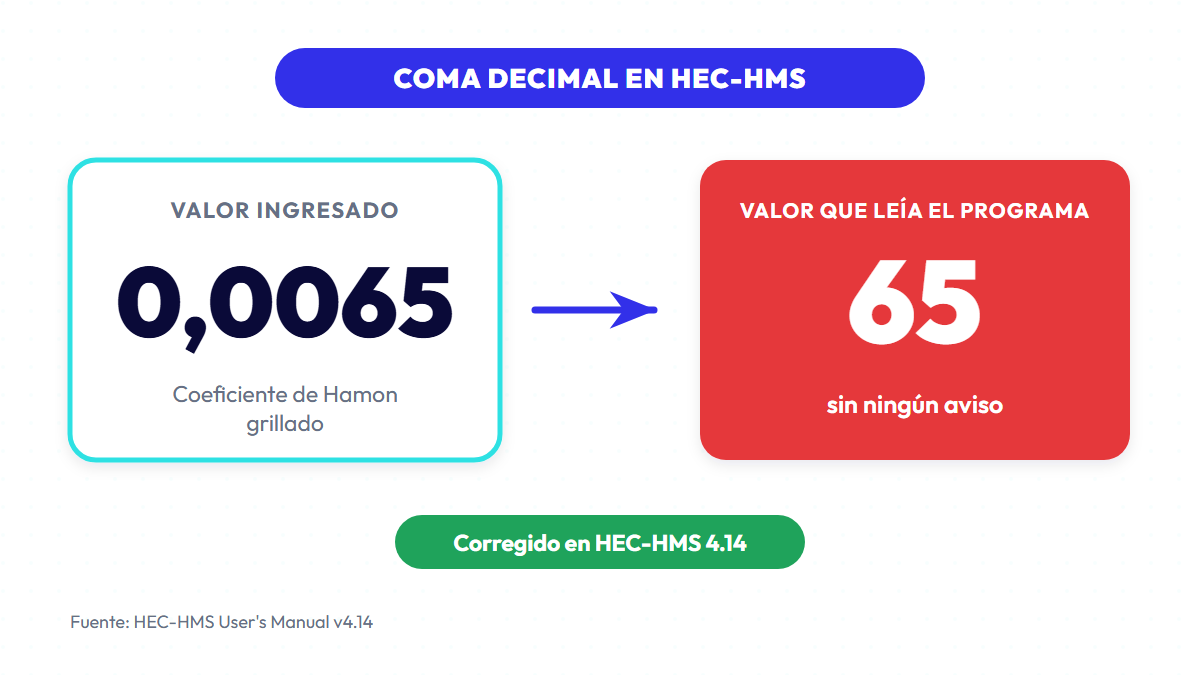

En equipos con Windows configurado con coma decimal, que es lo habitual en Perú y en buena parte de Latinoamérica, varios parámetros se cargaban mal. El manual pone un ejemplo: un coeficiente de Hamon grillado escrito como 0,0065 podía leerse como 65.

Los parámetros afectados eran:

• Coeficiente de Hamon grillado (error desde la 4.13)

• Conductividad hidráulica del método de nieve Energy Budget (desde la 4.11)

• Parámetros de humedad de Precipitation Index (desde la 4.11)

• Radio de influencia de los métodos meteorológicos interpolados (desde la 4.10)

Todo quedó corregido en la versión final.

Tildes y eñes en los nombres

Si un elemento tenía caracteres especiales en el nombre, sus resultados podían no aparecer en tablas ni gráficas. Esto pasaba porque HMS comparaba el nombre original con el que escribe en el DSS, donde esos caracteres se reemplazan.

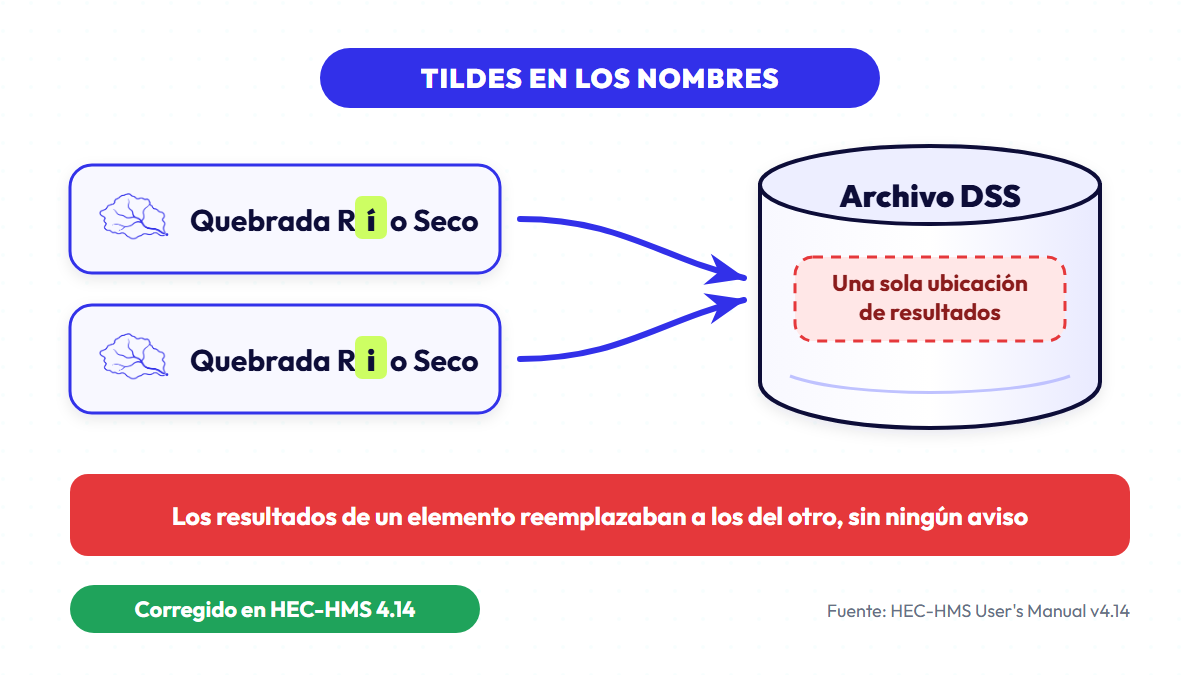

El caso más grave se daba con dos elementos cuyos nombres solo se diferenciaban en una tilde: ambos terminaban en la misma ruta del DSS y los resultados de uno reemplazaban a los del otro sin ningún mensaje. El error existía desde la versión 4.7.

También se corrigió la lectura de proyectos antiguos guardados con codificación Windows-1252, que podían abrirse con las tildes dañadas en nombres y descripciones.

Recomendación del equipo: aunque el programa ya lo maneja bien, seguimos recomendando nombrar los elementos sin tildes, eñes ni espacios, porque los archivos del modelo suelen pasar por otras herramientas.

4. Datos grillados con valores inválidos

Este cambio es para quienes trabajan con precipitación o temperatura grillada, por ejemplo PISCO, CHIRPS o ERA5 convertidos a DSS. Sobre PISCO escribimos hace poco: cómo cambia la actualización de PISCOp v3.0 el modelamiento hidrológico en el Perú.

En versiones anteriores, si una grilla tenía celdas con NaN, infinito o valores indefinidos en una subcuenca, HMS seguía calculando con ellos y no mostraba ningún aviso. En la 4.14 el programa revisa cada intervalo y actúa según la configuración:

• Si está activada la opción Replace Missing: Set To Default, reemplaza el dato y muestra el WARNING 40522.

• Si no lo está, detiene la simulación con el ERROR 40521.

Por eso, un modelo que corría sin problemas en la 4.13 podría detenerse en la 4.14. En ese caso lo más probable es que haya un problema en los datos de entrada. También se corrigieron fallas en la interpolación bilineal y TIN que descartaban celdas válidas.

5. Embalses

Para estudios de presas y reservorios, estos son los cambios respecto a la 4.13:

• Caudal observado: antes cada embalse tenía uno solo, el de salida. Ahora acepta caudal de entrada y de salida por separado.

• Almacenamiento observado: nuevo tipo de estación, Storage Gage.

• Evaporación: antes solo con Outflow Structures o Rule-Based Operations. Ahora también con Specified Release.

• Curva elevación-caudal: antes solo en vertederos. Ahora también en coronación de presa y descargas de fondo.

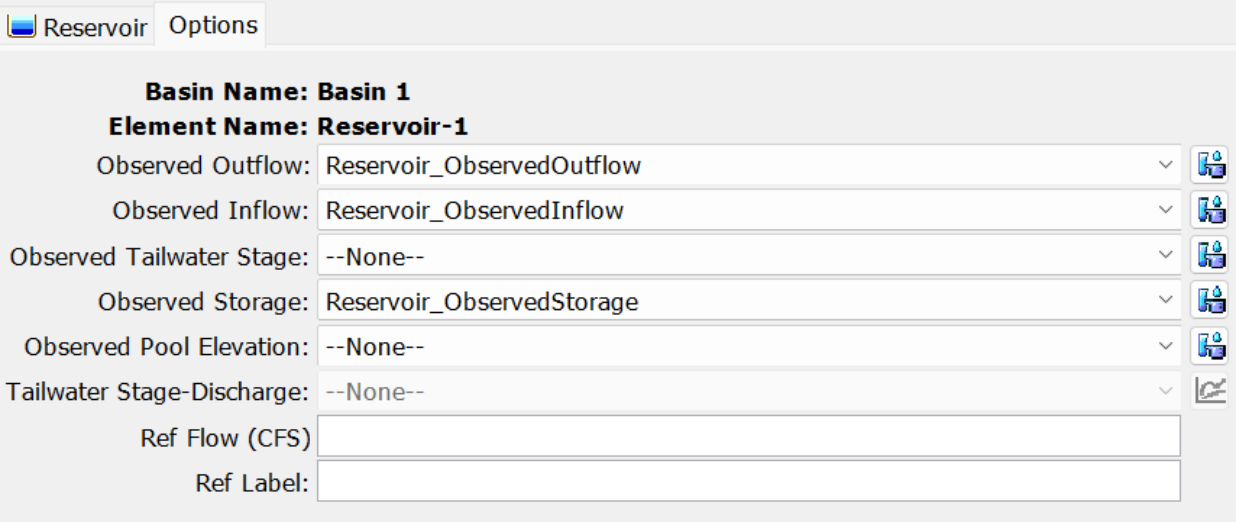

El embalse ahora admite caudal de entrada, caudal de salida y almacenamiento observados. Fuente: HEC-HMS User's Manual v4.14.

Se incorporó una torre de salida para pozas de retención de escombros y un método que libera un porcentaje del sedimento que ingresa al embalse. En las gráficas de datos pareados (elevación-volumen, elevación-área, elevación-caudal) la elevación ahora aparece siempre en el eje vertical.

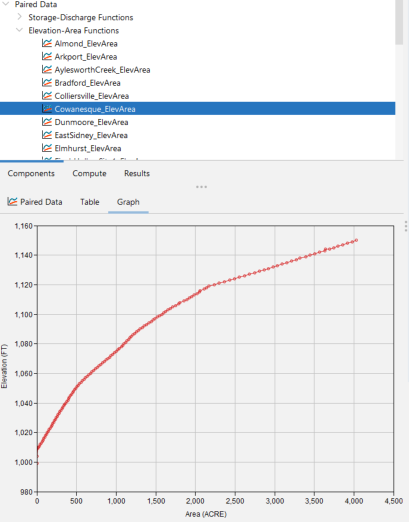

Curva elevación-área con la elevación en el eje vertical. Fuente: HEC-HMS User's Manual v4.14.

6. Otros cambios

Varios intervalos de salida por elemento

En el Output Control, con clic derecho y Duplicate Row, se pueden pedir resultados con más de un intervalo para la misma serie, por ejemplo cada 5 minutos y cada hora. Todos los intervalos se guardan en el DSS y las gráficas muestran el más corto.

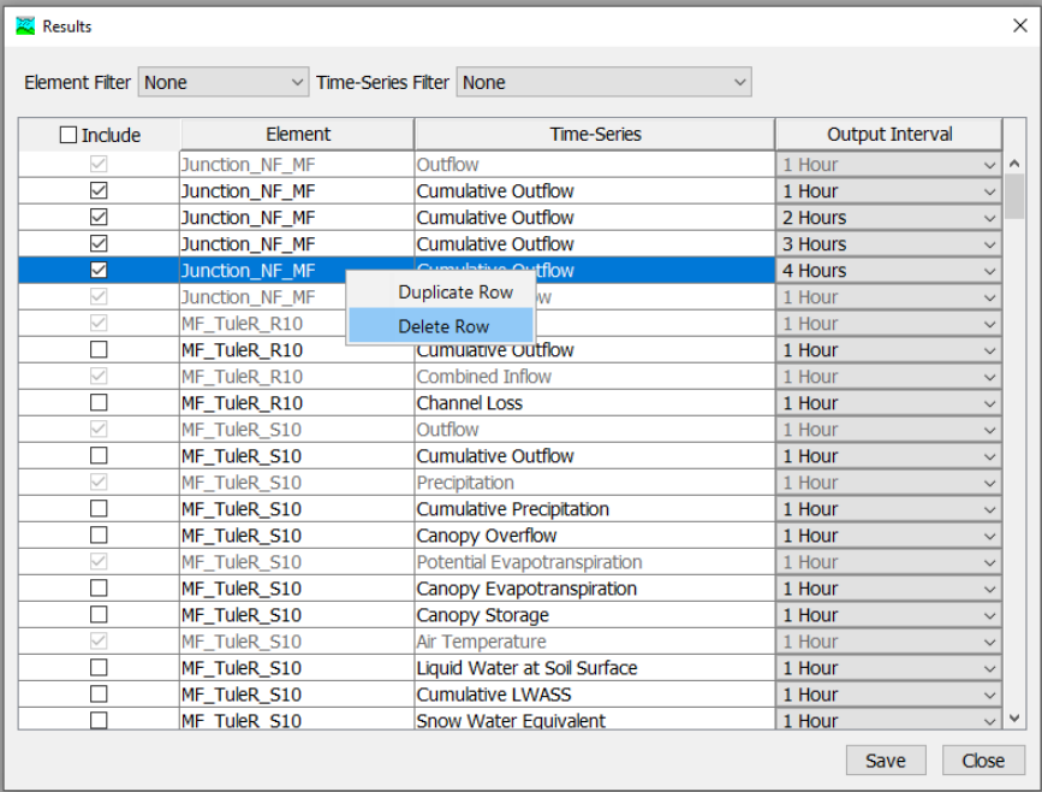

Opción Duplicate Row para definir varios intervalos de salida. Fuente: HEC-HMS User's Manual v4.14.

Mallas 2D de HEC-RAS 6.4 a 7.0

HMS importa mallas 2D creadas en HEC-RAS desde la 6.4 hasta la 7.0, con celdas cuadriláteras, cartesianas o triangulares.

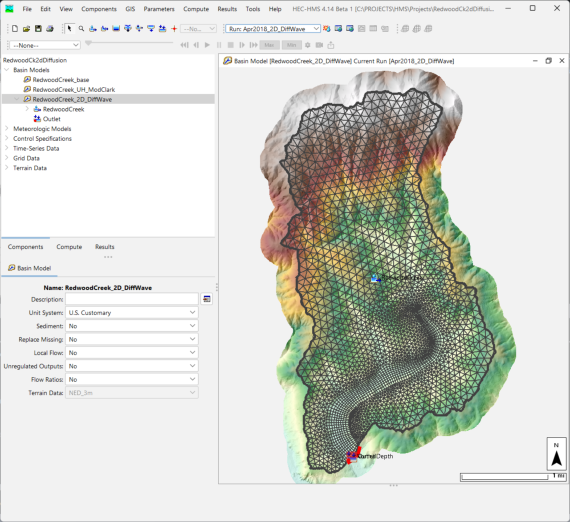

Malla 2D con distintos tipos de celda importada desde HEC-RAS. Fuente: HEC-HMS User's Manual v4.14.

Sedimentos por elemento

Los métodos de potencial de transporte, transporte cohesivo, velocidad de caída y sedimentación obstaculizada ya no se definen para toda la cuenca, sino en cada subcuenca, tramo o embalse. Cuatro correcciones en este tema cambian resultados: Toffaleti, dos en Krone-Partheniades y la serie de flujo total en modelos 2D.

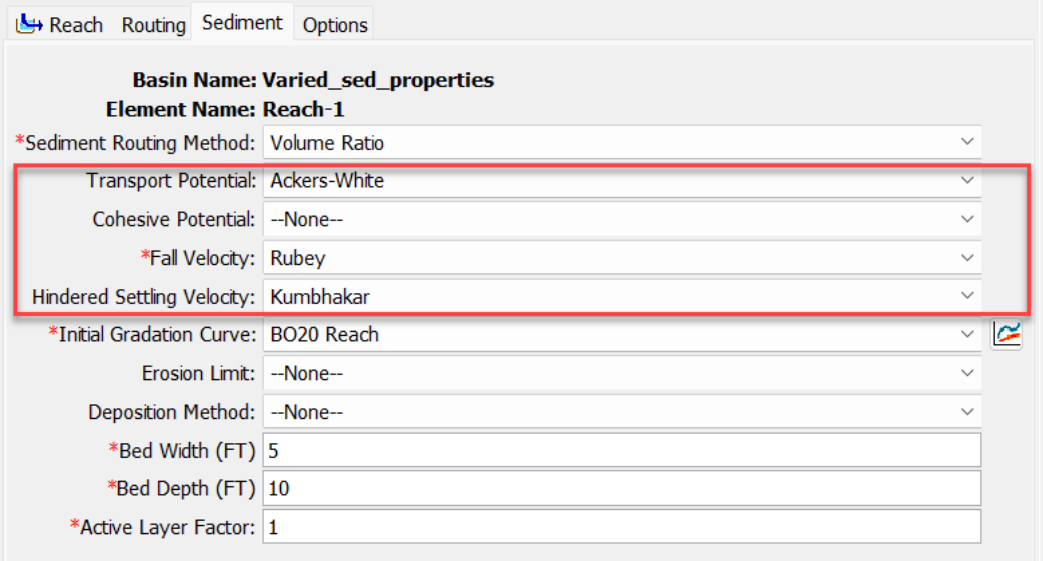

Selección de métodos de sedimentos a nivel de tramo. Fuente: HEC-HMS User's Manual v4.14.

Análisis de incertidumbre

Se agregaron cópulas Gaussiana y t de Student para muestrear parámetros y lámina de lluvia de forma correlacionada. También se puede muestrear el patrón espacial de la tormenta hipotética y tomar los estados iniciales de una simulación continua previa.

Derivación con área especificada

El nuevo método Specified Area permite indicar qué parte del área aguas arriba se asigna al ramal derivado. El resto queda en el cauce principal.

Herramientas de trabajo

El diálogo Observed Data asigna estaciones observadas a todos los elementos desde una sola tabla, con las estaciones ordenadas por cercanía. El Combined Parameter Editor, que antes solo se abría desde HEC-RTS, ya está disponible dentro de HMS. Las gráficas de resultados tienen las opciones Auto Reset X-Axis y Auto Reset Y-Axis, útiles cuando se recalcula muchas veces durante una calibración.

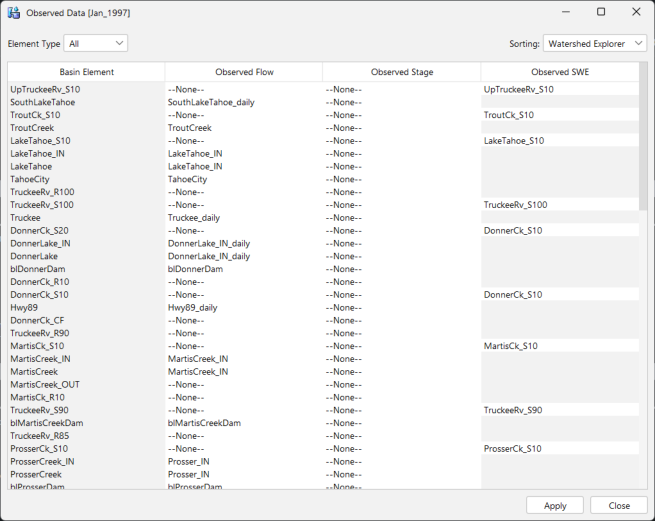

Diálogo Observed Data para asignar estaciones a todos los elementos. Fuente: HEC-HMS User's Manual v4.14.

Funciones con poco uso en Perú

El nuevo importador de caudales del USGS solo descarga datos de estaciones de Estados Unidos. SnowPAC, el asistente para estimar funciones de fusión de nieve, podría servir en cuencas altoandinas, pero requiere series diarias de equivalente en agua de nieve, que rara vez están disponibles.

Internamente, el programa pasó de Java 17 a Java 21.

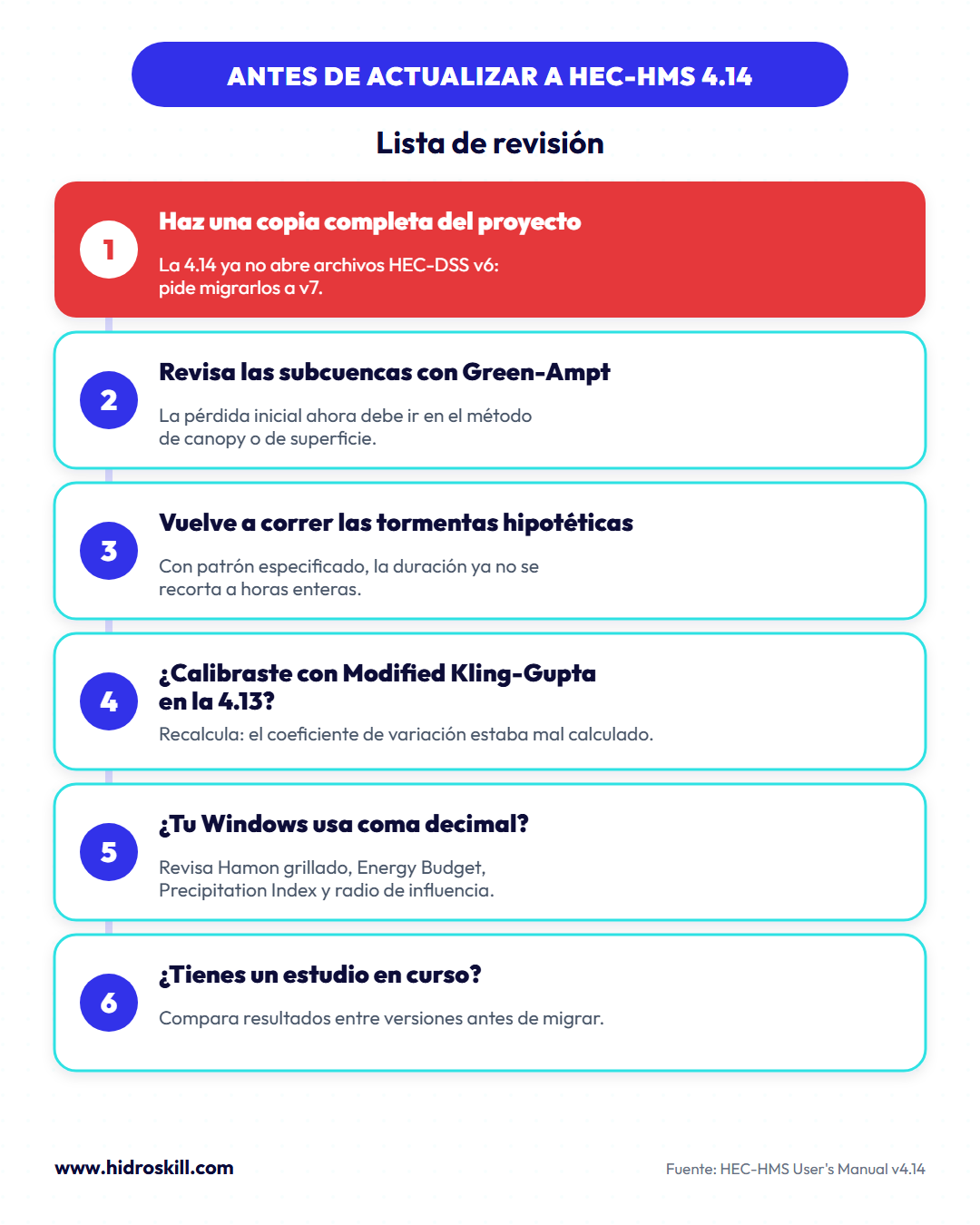

7. Qué revisar antes de actualizar

Mensaje que aparece al abrir un proyecto con archivos HEC-DSS v6. Fuente: HEC-HMS User's Manual v4.14.

1. Hacer una copia completa del proyecto. La 4.14 ya no trabaja con archivos HEC-DSS v6 y pide migrarlos a v7 al abrir el proyecto. Si un archivo v7 contiene datos v6 dañados, se puede reparar desde Tools > Data > Migrate to DSS 7.

2. Revisar las subcuencas con Green-Ampt. Desde la versión 3.5, la pérdida inicial se eliminaba de este método sin aviso. Ahora aparece un mensaje de error, y la pérdida inicial debe colocarse en el método de canopy o de superficie.

3. Volver a correr las tormentas hipotéticas con patrón especificado si se usaron duraciones que no eran horas enteras.

4. Recalcular si se calibró con Modified Kling-Gupta en la 4.13, porque el coeficiente de variación estaba mal calculado.

5. Revisar los parámetros de la sección 3 si el equipo usa coma decimal.

6. Comparar resultados entre versiones antes de cambiar de versión en un estudio que ya está en curso.

Nuestra recomendación

Para proyectos nuevos, recomendamos usar la 4.14. La calibración con varias estaciones y las correcciones de coma decimal y caracteres especiales son motivos suficientes para quienes trabajamos en español. En estudios que ya están avanzados, lo más prudente es terminarlos con la versión en la que se empezaron o, si se decide migrar, dejar documentada la comparación de resultados.

Si quieren aprender a construir y calibrar modelos en HEC-HMS con datos reales, en HidroSkill tenemos dos cursos: Modelamiento de Máximas Avenidas con HEC-HMS y HEC-HMS Avanzado: Calibración, Datos Reales y Escenarios Complejos.

Fuente: U.S. Army Corps of Engineers, Hydrologic Engineering Center. HEC-HMS User's Manual, versión 4.14, capítulo "v.4.14.0 Release Notes".
